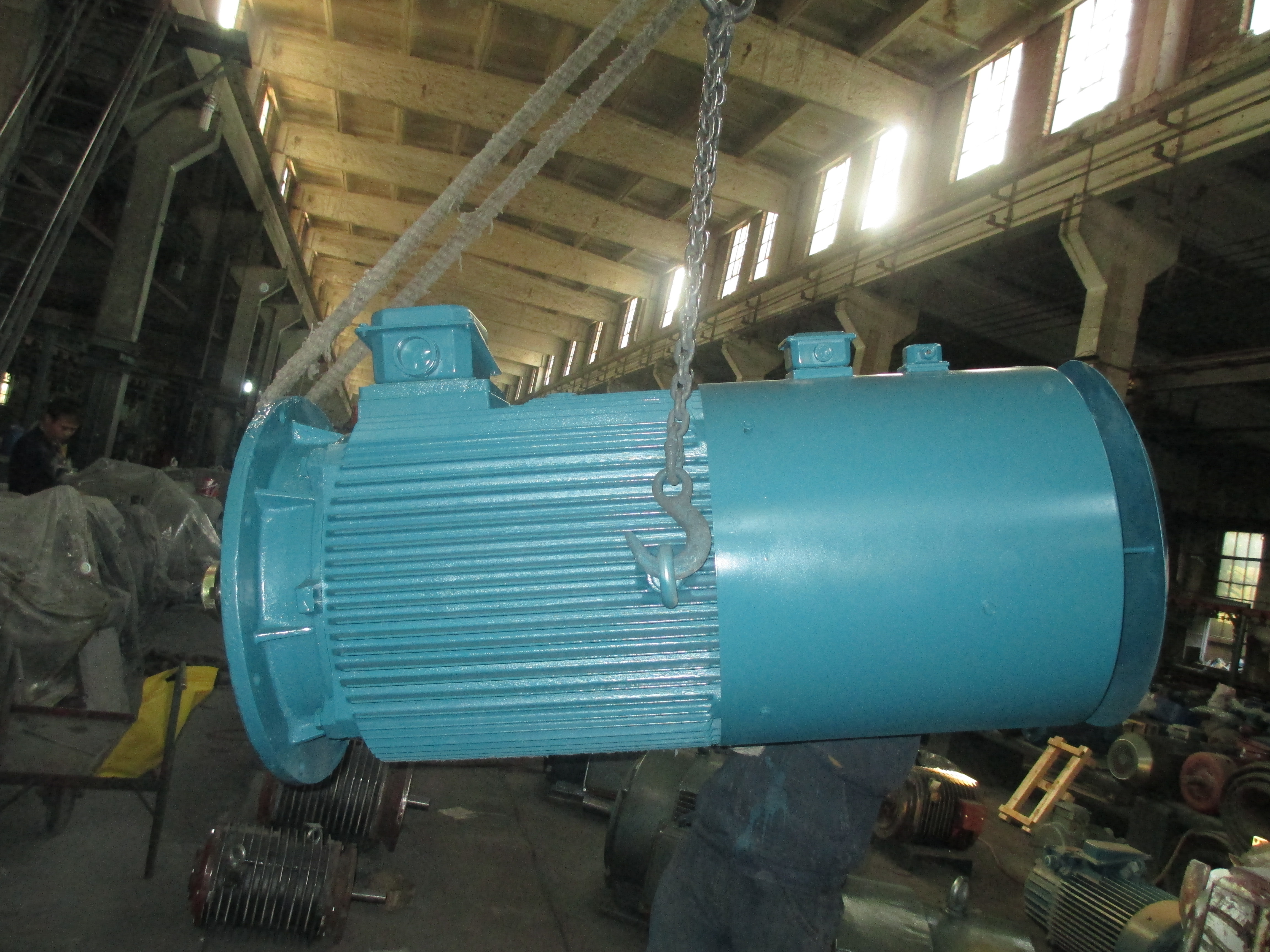

朋友的電機維修保養公司開在雪域高原的西藏拉薩，總覺得是天路上的電機接力站。聊天中得知他們承接了一臺剛投入使用的2極250 kW電機軸承的發熱維修業務。檢查后確認電機軸肩尺寸有問題。

電機產品的主要尺寸鏈

對于電機產品，軸承是支撐電機機械運動的關鍵部件。徑向配合尺寸和軸向尺寸關系在電機的正常運行中起著至關重要的作用。

在徑向上，軸承可以直接或間接與軸、軸承室、端蓋擋塊、底座擋塊配合，保證軸承徑向間隙不異常;在軸向上，通過軸肩的尺寸關系、底座的總長度、端蓋軸承室的長度以及軸承內外蓋的高度，保證電機運轉時軸承的軸向間隙正常。

在其他尺寸滿足要求的前提下，我們分析最常見的軸承肩尺寸不符合問題。如果臺肩尺寸過大或過小，軸承與相關部件的軸向相對位置就會發生偏差，嚴重時軸承將無法進入軸承室。對于通過檢驗的電機，表明肩部尺寸的誤差范圍接近電機軸向尺寸鏈中允許游動的尺寸。

對于大多數電機軸承來說，一端是固定端，即軸承的內外蓋用來限位而不留下任何軸向間隙，而另一端是浮動端，在軸承腔的軸向長度上留下約0.5毫米的間隙，即正常裝配后， 軸承外圈端面與軸承內外蓋止動端面的公稱距離為0.5毫米，以保證電機運行或環境溫度變化時轉子軸向熱脹冷縮的變化要求。

當重要官方臺肩尺寸大于正常尺寸時，由于軸承外蓋的限制作用，軸承外圈處于相對靜止?fàn)顟B(tài)，而軸承內圈會因軸的伸長而軸向位移，最終導致軸承滾動體位置偏移，與保持架發生異常摩擦，軸承發熱。

相反，當重要的官方臺肩尺寸小于正常尺寸時，由于軸承內蓋的限制作用，軸承外圈受到向外的軸向力，最終結果是滾動體相對位置的偏差和與保持架的異常摩擦。

從上面的分析可以看出，當電機軸肩尺寸不符合時，必然會導致軸承運行異常，電機會因?yàn)檩S承發熱而發生卡軸甚至燒毀等嚴重故障。

從質量檢驗和控制的角度來看，軸肩的尺寸應作為軸加工過程中的關鍵質量控制點。對于故障電機的修復，大多數情況下采用調整軸承蓋止擋高度的方式，必要時調整端蓋軸承室的長度。但修復后，電機涉及的零件是非標準件，互換性不好。

以上非官方內容僅代表個人觀點。
