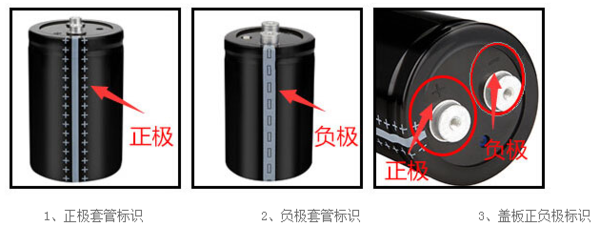

螺栓電解電容器

這三種電解電容器都是螺栓型的。使用時，必須區分正負極。把它們反過來連接是非常危險的。首先我們要看白銀邊上的標簽。如果有文字符號，則為負，如果有+號，則為正。

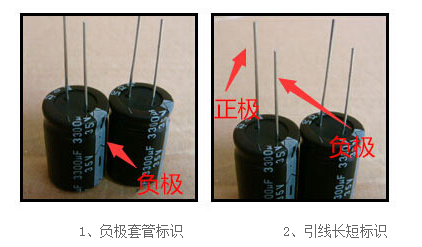

電氣連接電容器

如果是新的，可以根據針的長短來判斷，腳長的為正，其次是白邊的符號，一字符號的為負。

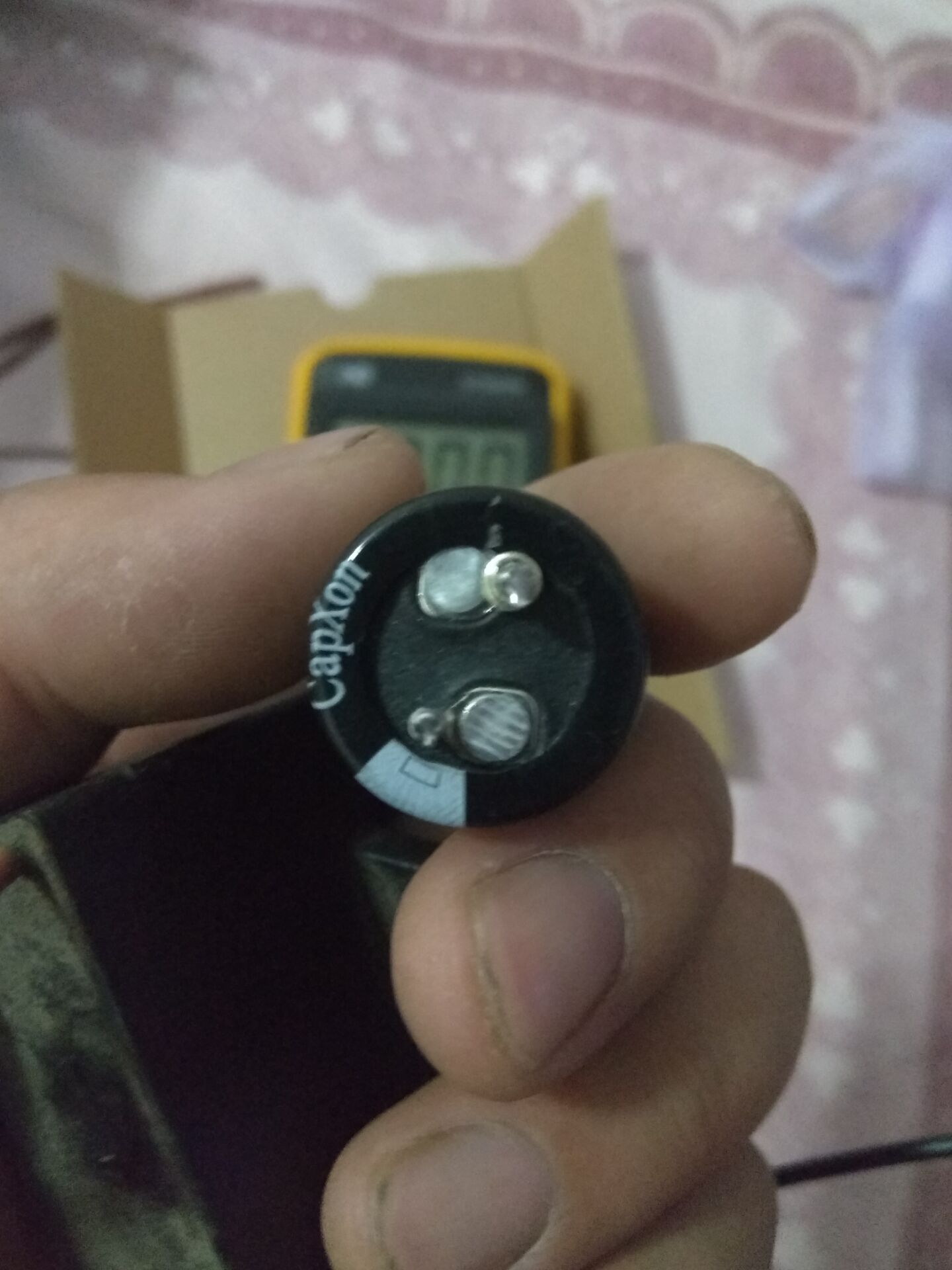

喇叭電容器

種判斷方法是看白邊銀邊。有文字符號的是負極?？从|點的壓花。它們中的大多數在負電極上具有不同的壓花。有些廠家還會在觸點上按正負標志。

黑方為負。

這個是最容易辨認的一個，有黑色一半的一端是負極。

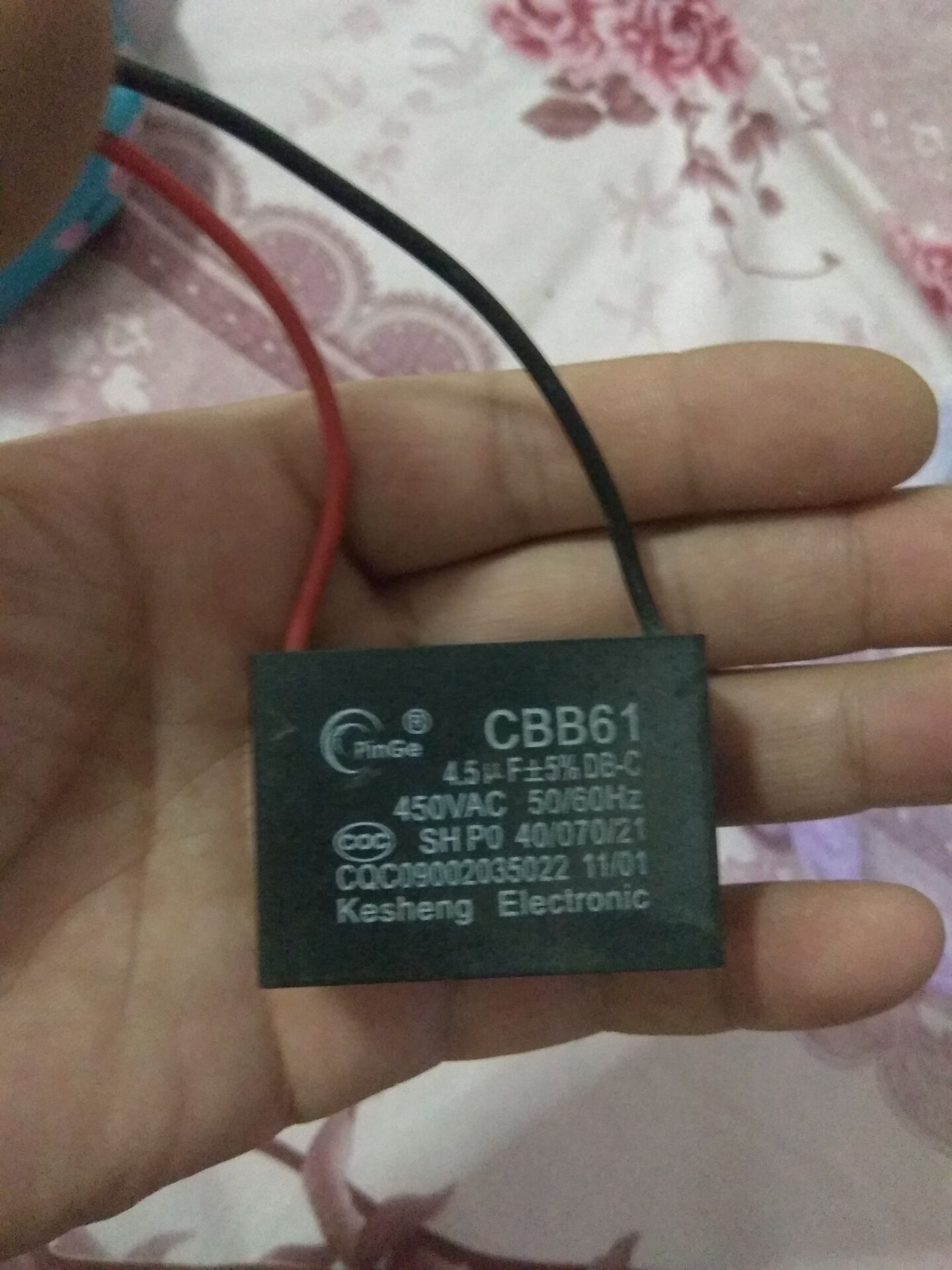

CB電容器

這種常見于家用電器的CBB電容是沒有極性的。使用時一定要注意壓力值。

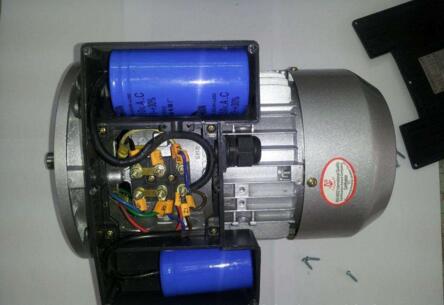

單相電機中使用的電容器

這個交流電容器沒有正負極。使用單相電機時，一是根據功率選擇相應的容量，二是匹配耐壓。

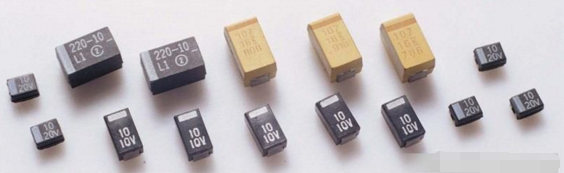

鉭電容器的標記端為正極。

陶瓷電容器沒有正極或負極。

萬用表可以測量電容器的容量。測量前，必須放電。如果小容量的電壓值低，直接短路幾秒鐘。如果大容量的電壓值低，就接一個負載，然后把電消耗掉再測量。

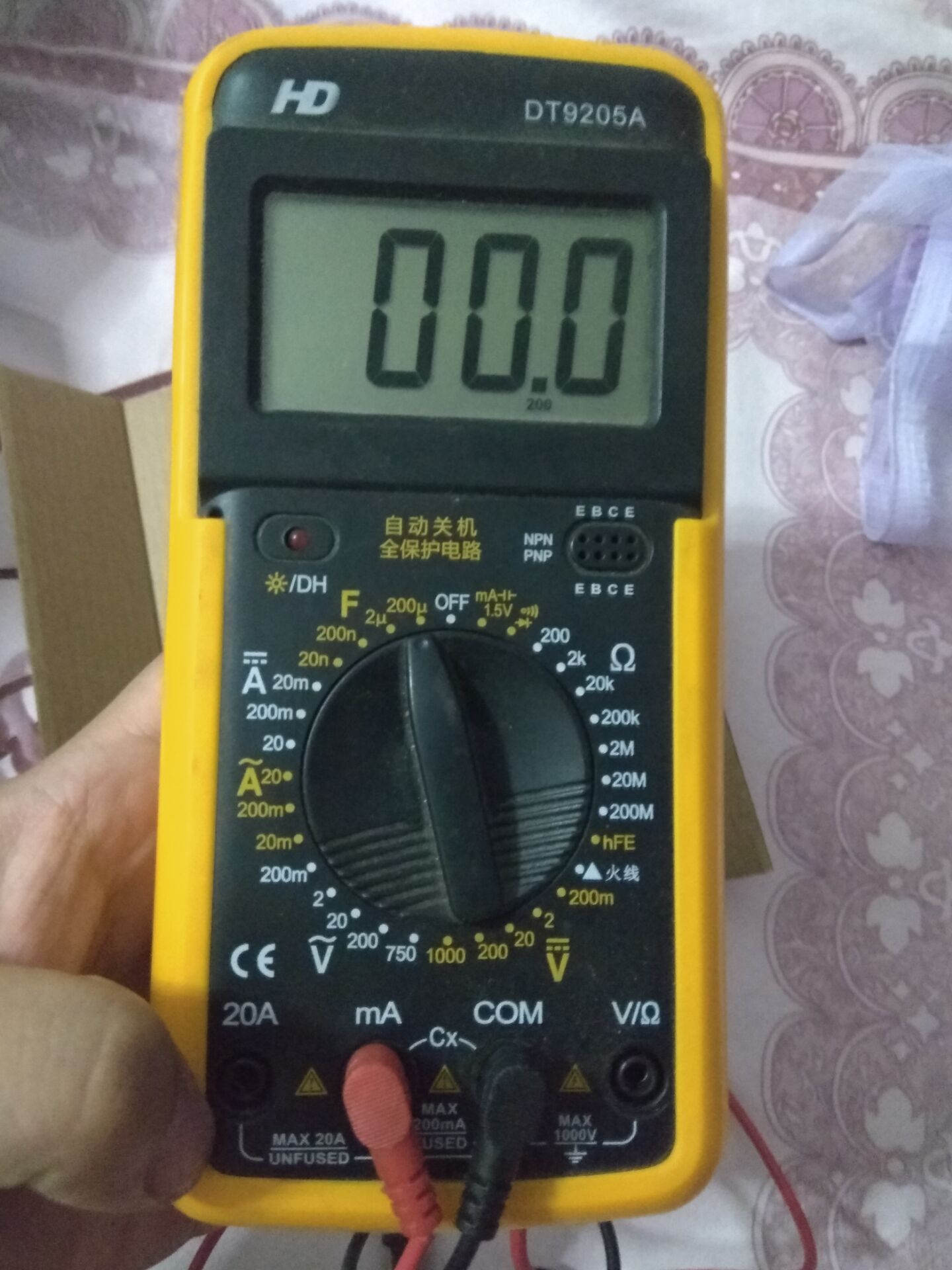

萬用表電容檔

根據電容器的容量選擇合適的量程，不要把紅黑探針插錯位置。注意將紅色探針插入標有CX的插座。

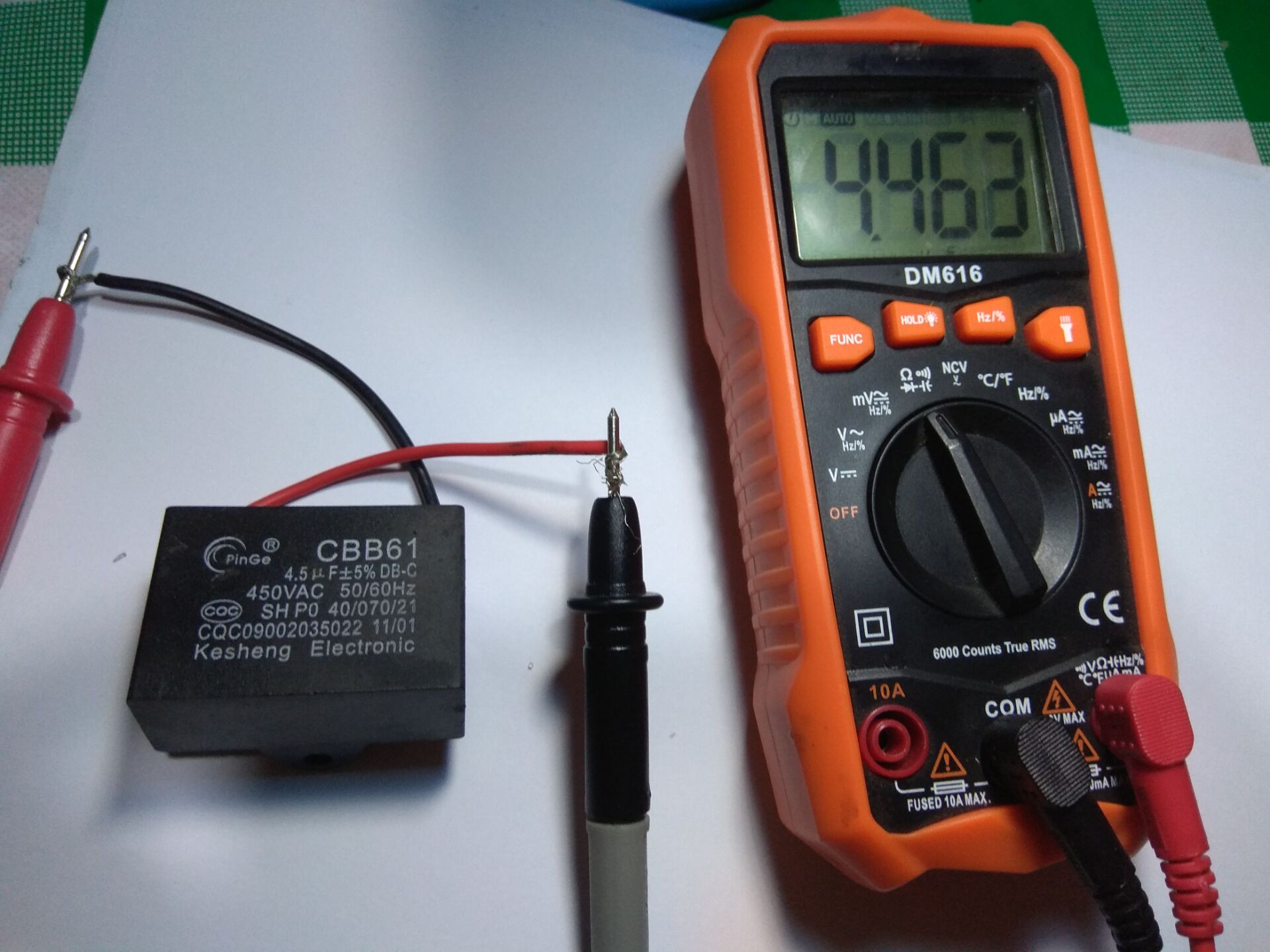

測量結果

如上圖所示，4.5 f電容的測量結果約為4.4，誤差5%是正常的。
