物理課不好的朋友，一定有一個電子元器件常識，就是看不懂。真的看不懂！
雖然我在戰場上摸爬滾打了很多年，最多也算是個文科生。感謝一直奮斗在電子產品一線的工程師們，這幾年給我們帶來了很多優秀的電子產品。
今天我繼續我們的分享主題，帶來電容的知識。
電容器的含義：衡量導體儲存電荷能力的物理量。
電容器的英文縮寫：C(電容器)
電路中電容器的符號：
電容器的常用單位：毫米法(mF)、微米法(uF)、納米法(nF)和表皮法(pF)
電容器的單位轉換：
電容器的作用：DC隔離、旁路、耦合、濾波、補償、充放電、儲能等。
電容器的特性：電容器的容量是指能夠儲存的電能的數量。電容器對交流信號的阻斷作用稱為容抗，與交流信號的頻率和電容有關。電容器的主要特性是阻隔直流和交流，通過低頻，阻隔高頻。
在電路中，電容一般用“C”加數字來表示。例如，C25代表編號為25的電容器。
電容器的識別方法與電阻器基本相同，包括直接標記法、顏色標記法和數字標記法。
a；直接的方法是在電容器本體上用數字和單位表示電容器的標稱值：例如220MF表示220UF；01UF代表0.01UF；R56UF代表0.56UF6n8就是6800PF。
b；非標準單位的數字表示。用一至四位數字表示有效數字，通常為PF，而電解電容器的容量為UF。比如3代表3PF200表示2200PF0.056表示0.056UF
c；數字表示法：一般用三個數字來表示容量，前兩位表示有效數字，第三位表示10的冪。比如102代表10 * 102=1000PF24表示22 * 104=0.2uf。
d:電容器的主要參數用彩色圓環或圓點表示。電容器的顏色編碼方法與電阻器相同。
電容器偏差的符號：100%-0-H，100%-10%-R，50%-10%-T，30%-10%-Q，50%-20%-S，80%-20%-Z。

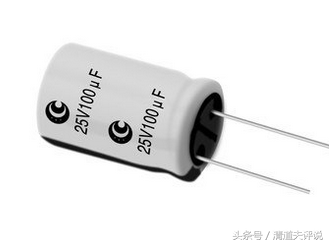

電容器的分類：按其極性可分為極性電容器和非極性電容器。我們經?？吹降碾娊怆娙菔怯袠O性的，有正負極。
電容器的主要性能指標有：電容器的容量(即儲存電荷的能力)、耐受電壓(即電容器在額定溫度范圍內能長期可靠工作的最大DC電壓或最大交流電壓的有效值)、耐受溫度(即電容器能承受的高工作溫度)。).
電容的品牌有：主板電容主要分為臺灣和日本，日本品牌有NICHICON、Rubicon、RUBICON(紅寶石)、KZG、三洋、松下、NIPPON、富士通等。臺灣品牌包括：臺工、G-LUXCON、TEAPO、CAPXON、OST、GSC、RLS等。

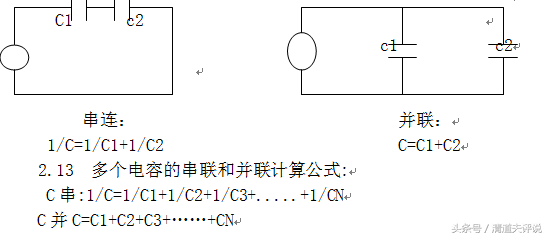

電容器的計算：
電容器質量的測量
a；離線檢測
使用萬用表R 1k檔，測試前，先觸摸電解電容的兩個引腳，以釋放電容中的殘余電荷。探頭剛接通時，指針向右偏轉一個角度，然后慢慢向左轉動，最后指針停止。手表停止指示的電阻就是電容的漏電電阻。阻力越大越好，最好接近無窮大。如果漏電電阻只有幾萬歐姆，這個電解電容漏電就嚴重了。手向右擺的角度越大(手要擺回左邊)，這個電解電容的電容就越大，反之亦然。
B.在線直接檢測
主要檢測電容器是否被開斷或擊穿，但漏電故障受外電路影響一般不確定。使用萬用表R 1檔。電路斷開后，首先釋放電容器中的剩余電荷。測量時，如果手向右偏轉，說明電解電容內部開路。如果手偏轉t后指示的電阻值很小(接近短路)
C.檢查線路何時通電。如果懷疑電解電容只有在通電時才有擊穿故障，可以給電路通電，然后用萬用表DC塊測量電容兩端的DC電壓。如果電壓很低或?yàn)? V，則電容器已經被擊穿。如果電解電容正負號不清楚，必須先識別電解電容正負號。換萬用表筆測兩次，以漏電大(電阻小)的為準。黑色探針連接的一只腳是負極，另一只腳是正極。
