單相電機正反轉原理很多電工對單相電機的接線很困惑。我先說一下單相電機的正反轉原理。單臺電機有兩套線圈，一套是運行線圈(主線圈)，一套是起動線圈(輔助線圈)。電機的起動線圈大多不是起動后才使用，而是一直在電路中工作。啟動線圈的電阻比運行線圈的電阻大，你測一下就知道了。啟動線圈與電容器相連。即與電容相連的啟動線圈與運行線圈并聯，然后接入220V電壓，這是電機的連接方式。當與電容器相連的起動線圈與運行線圈并聯時，兩根平行的對接導線的頭尾決定正反轉。與三相電機的正反向控制相比，單相電機的難度要大得多。單相電機由于有起動電容、運行電容、離心開關等輔助裝置，結構復雜。二是因?yàn)閱蜗嚯姍C(jī)的運行繞組和起動繞組不同，不能互相替代，增加了接線難度，接錯了可能會燒壞電機。

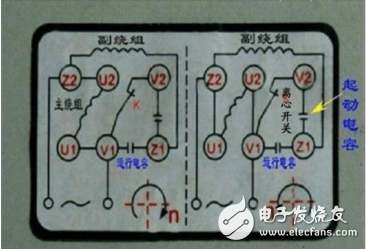

帶接線盒的單相電機內部接線圖是雙電容單相電機接線盒上的接線圖。該圖清楚地反映了電機主繞組、輔助繞組和電容器的接線位置。你只需要按圖連接電源線，用連接件連接Z2和U2，UI和VI。電機正轉，用連接件連接Z2和U1，U2和VI。馬達反轉。單相電機的每個部件也可以被識別。電容器安裝在外面，用肉眼就能看清接線位置(如上圖)。啟動電容器連接到V2-Z1，運行電容器連接到V1-Z1，從內部引出的電線也有標識。運行繞組接UI-U2(如上圖所示)，起動繞組接Z1-Z2，離心開關接V1-V2。用萬用表區分六根線也很容易。電阻最大的是啟動繞組，電阻較小的是運行繞組，電阻為零的是離心開關。如果運行繞組和起動繞組的電阻值相同，則這兩個繞組是相同的，可以互相替代。單相電機的繞組端和電容器端可以任意連接，不分極性，但起動繞組和運行繞組不能反接，起動電容器和運行電容器不能反接，否則容易燒壞起動繞組。

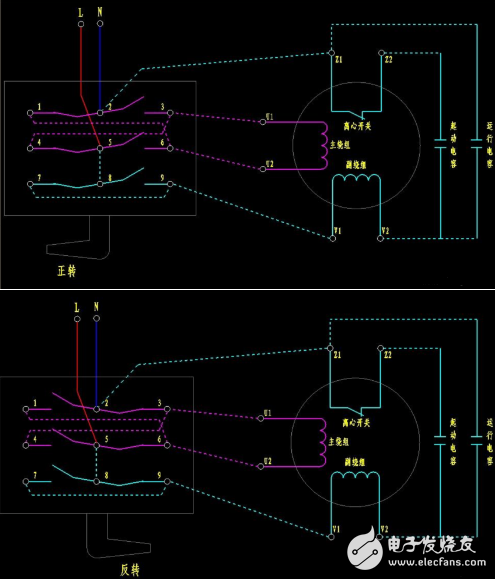

單相電機正反向接線

實際上，主線圈的1(2)與次級線圈的2(1)相連，所以這是真的。另一方面，主線圈的1(2)連接到次級線圈的1(2 ),因此它是反向的。以上兩幅圖可以被一般的常規單相電機使用，不考慮它們作為初級線圈和次級線圈的不同參數。另外還有一種單相電機，工作時需要正反轉，但采用了上面兩個圖。所以出現了無一次線圈和二次線圈的單相電機，即一次線圈和二次線圈的參數相同。除了上述方法之外，這種沒有初級和次級線圈的單相電機也可以這樣做
