總理，我們先來了解一下電動葫蘆：

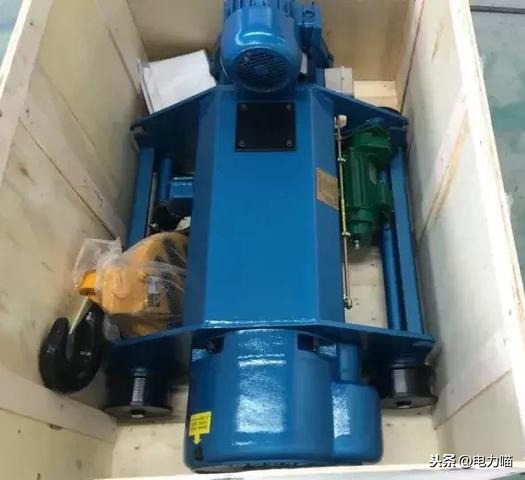

電動葫蘆是一種輕小型起重設備，安裝在起重機或行車上。它具有體積小、重量輕、操作簡單、使用方便的特點。多用于工礦、倉儲和碼頭等場所。電動葫蘆的起重量一般為0.1 ~ 80噸，起升高度為3 ~ 30米。由電機、傳動機構、卷筒或鏈輪組成，分為鋼絲繩電動葫蘆和電動鏈條葫蘆兩種。

1.首先用萬用表側電阻，電動葫蘆電機出來的三根線中有一根是公共整根線，另外兩根是繞組的進線。(如果主副繞組不分，兩個繞組的進線電阻與公共端線電阻相同；如果主副繞組分開，主繞組和公共端的電阻大于副繞組和公共端的電阻)。2.判斷主繞組和輔助繞組。查看電動葫蘆馬達中的導線數量。如果主副繞組分開，要求正反向旋轉，電機出來的線數至少要4根。如果是3，可以判斷主副繞組沒有分。3.電動葫蘆接線主要是操作葫蘆主體和手柄。操作手柄上一般有六個按鈕，分別是紅色、綠色和四個方向鍵。提升機有一個子排端子，也就是提升機主體和手柄連接的地方。根據線的顏色，可以進行布線。

電動葫蘆的電氣裝置主要由電控箱、按鈕開關、限制器和連接線組成。

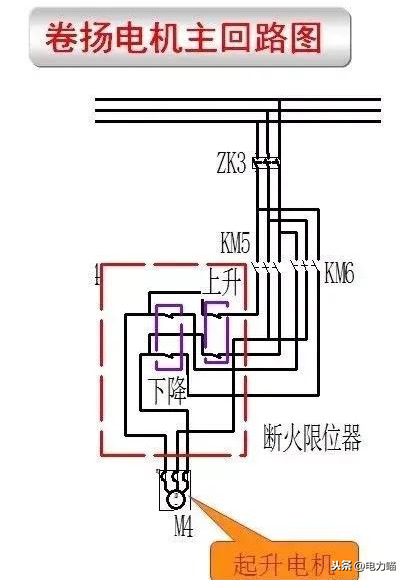

繞線電機和大小車的電機一樣，由兩個接觸器控制正反向，正反向也是互鎖的。不同的是在其主回路中串聯了一個熄火限制器，作為上升和下降的限位。

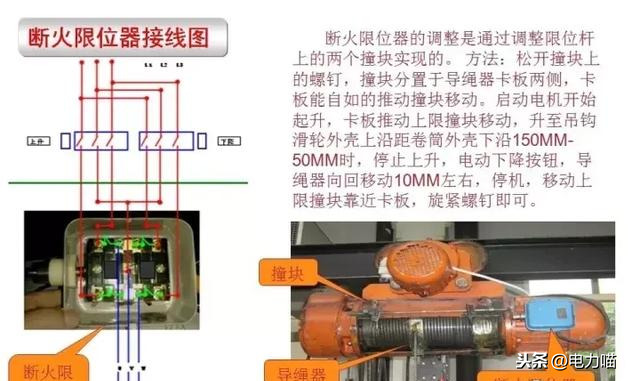

阻火原理：從接觸器正負兩端引出五根火線。五根導線中的一根火線作為公用線(我們通常選擇B相作為公用線)，絞車上下控制接觸器的下導線分別接兩對觸點。當上升或下降到一定高度時，導繩器會帶動撞擊器推開擋火板，從而切斷電機的電源，保證設備不會損壞。防火擋塊是電動葫蘆的最后一道電氣防線。平時不要讓它頻繁移動，在其下層安裝限位開關。兩者之間的距離要合適。

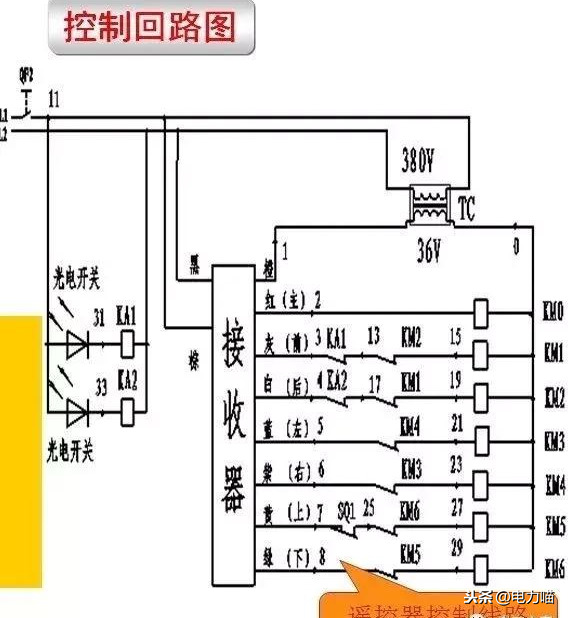

按鈕控制箱的工作電壓一般為380V或36V。根據按鈕開關上顯示的方向符號，正確按下按鈕，可以通過閉合和斷開控制箱中的繼電器來控制提升機的動作。

遙控器中上下左右前后互鎖，防止一組按鈕同時按下時電機動作。

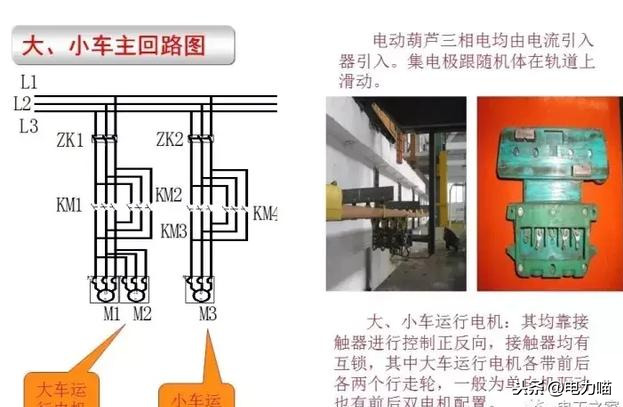

機身上設有大車和小車的行程限位開關，軌道兩側設有彈性緩沖器，保證電動葫蘆兩端不會脫軌或防止機身損壞。

絞車上有提升限位凸起，阻火器起到雙重保護作用。在無下限位的電動葫蘆中，當?shù)蹉^處于最低工作位置時，卷筒上的鋼絲繩必須保持3個以上的安全環。

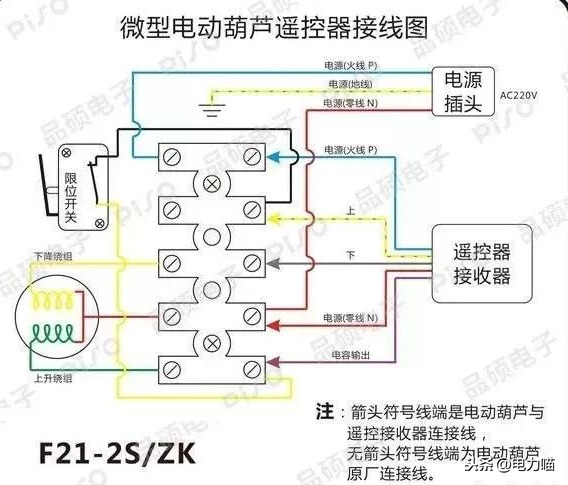

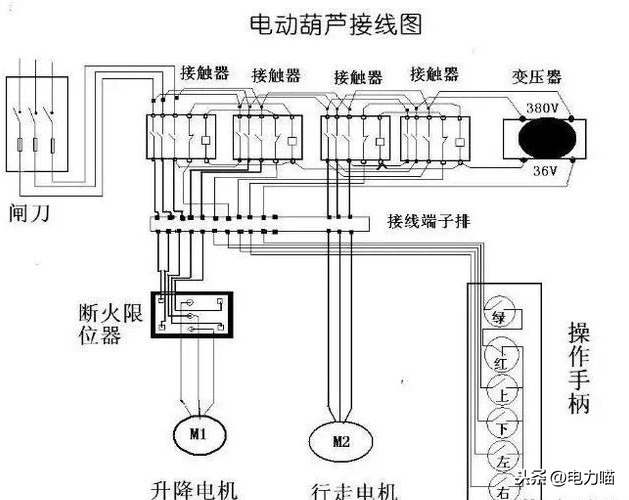

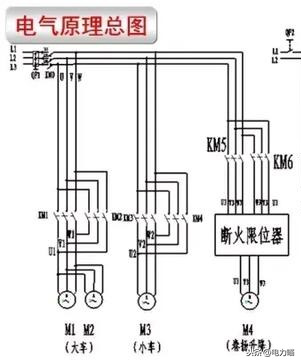

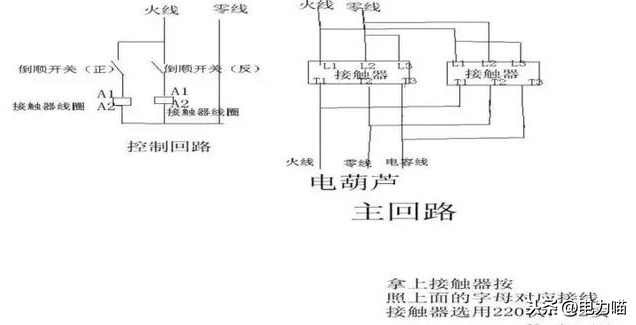

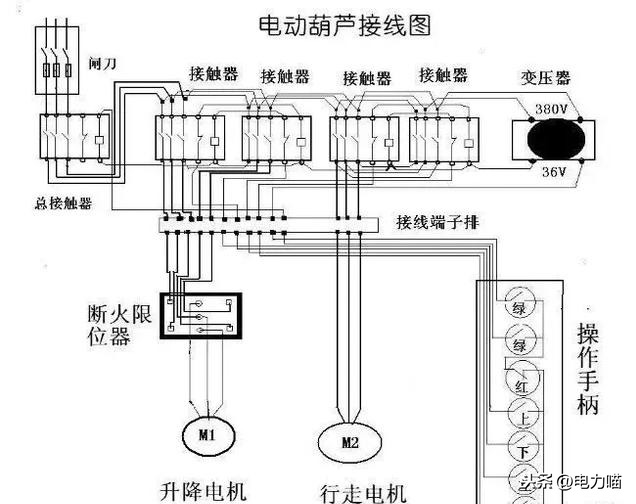

常見接線圖：
