我來介紹一下電機轉速的公式：n=60f/p。
n是同步速度
f是電源頻率(50HZ)
p是電機的磁極對數(注意4級電機有2對磁極，8級電機有4對磁極)。
60是60秒的常數(即每分鐘)
例：一臺四級三相異步電動機，同步轉速n=6050/2=1500 (rpm)。

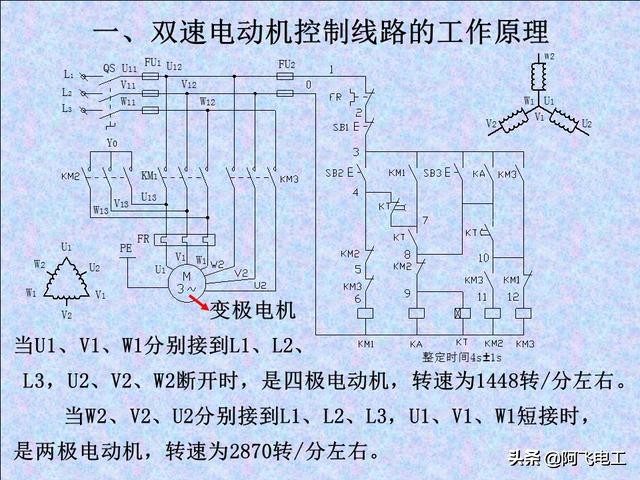

雙速電機示意圖
低速啟動：
按下啟動按鈕SB2，交流接觸器KM1的線圈回路通電并自鎖，KM1的主觸點閉合，電機引入三相電源，L1接U1，L2接V1，L3接W1；U2、V2和W2是浮動的。電機以三角形連接運行，此時電機p=2，n=1500 rpm。
如果要切換到高速運行，按下SB3按鈕，中間繼電器KA和時間繼電器KT通電，KT被瞬間電擊閉合，KA和KT的線圈被控制自鎖。4秒后，KT的延時斷開點控制KM1低速接觸器失鎖，KT的延時閉合點控制KM3和K2閉合，利用KM3接觸器的常開點保持自鎖?，F(xiàn)在它正在高速和YY(雙星)連接。這時，電機p=1，n=3000轉/分。
此處，KM2應與KM1和KM3聯鎖，以防止三相短路。

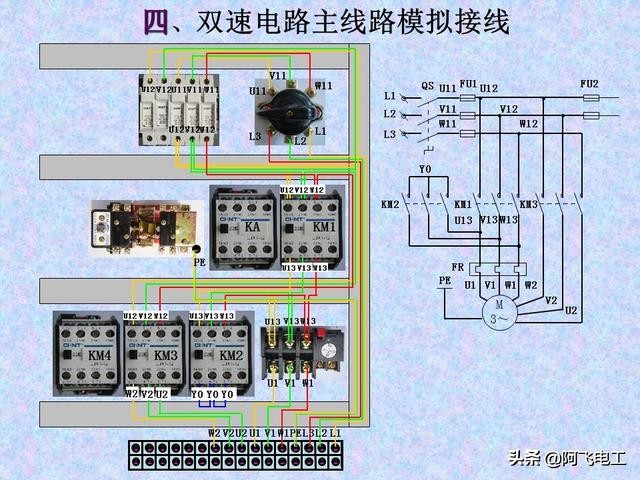

雙速電機主電路圖
另一臺雙速電機的控制電路圖。
