當電機斷電時，不會因?yàn)閼T性而立即停止運轉。這種情況不適合某些生產機器。電機斷電后往往需要采取一些制動措施。一般有兩種制動方式，一種是機械制動，一種是電氣制動。

機械制動

利用外部機械力使電機轉子快速停止轉動的方法稱為機械制動。電磁制動器是應用最廣泛的機械制動裝置，它利用制動器緊緊抱住與電機同軸的制動輪，產生機械制動力。由于結構的不同，制動方式有通電制動和斷電制動兩種。即一種方法是電磁制動器的線圈通電時會產生制動作用，另一種方法是電磁制動器的線圈斷電時會產生制動作用。雖然電磁制動器的線圈是由電源控制來啟動或釋放制動的，但制動力的產生和釋放是依靠電磁制動裝置的彈簧等機械結構來實現的，所以稱之為機械制動器。

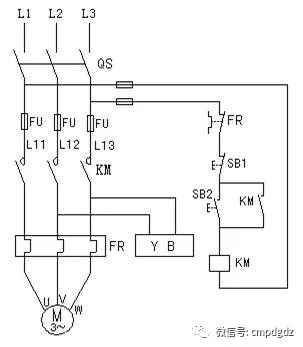

上圖為通電制動的電磁制動控制電路。電機通電時，電磁制動線圈YB斷電，起制動作用的閘瓦和制動輪分離，不影響電機正常工作。當電機斷電停止運轉時，電磁制動器的線圈YB通電，閘瓦緊緊抱住制動輪，使電機快速停止，從而實現制動。電機制動停止后，電磁制動器的線圈處于斷電狀態。此時，操作者可以手動拉動傳動軸來調整工件或進行對刀操作。具體操作和動作順序如下：首先打開電源開關QS，然后如果準備啟動電機，按下啟動按鈕SB2，交流接觸器KM1的線圈通電，接觸器KM1的常開輔助觸點閉合并自鎖，同時其主觸點閉合，電機M啟動運行。

電機停機制動時，按下復合按鈕SB1，其常閉觸點先斷開，接觸器KM1的線圈斷電，常開輔助觸點斷開，KM1的自鎖解除，主觸點斷開，電機M斷電停機。之后，SB1的常開觸點立即閉合，接觸器KM2線圈通電，主觸點閉合，電磁制動線圈YB通電，電磁制動器的閘瓦緊緊抱住制動輪，使電機快速停止，實現制動。電機停止制動后，松開復合按鈕SB1，接觸器KM2線圈斷電，電磁制動線圈YB斷電，制動器釋放。

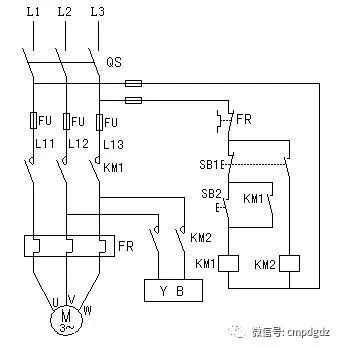

上圖為斷電制動的電磁制動控制電路。只有當電源切斷時，它才起制動器的作用。當機械設備停止時，電磁制動器的閘瓦緊緊抱住制動輪，使電機可靠停止。廣泛應用于起重機、卷?yè)P(yáng)機、電梯等起重機械設備。當設備運行到一定高度時，如果突然停電或供電線路故障導致電機斷電，電磁制動線圈YB也會被切斷，起制動作用的閘瓦和制動輪會迅速抱緊，起到制動作用，從而保證被提升的重物停留在斷電位置，電梯會迅速制動，保證乘客安全，防止事故發生。這種制動方式的具體操作和動作順序如下：打開電源開關QS；然后，如果準備啟動電機，按下啟動按鈕SB2，交流接觸器KM的線圈通電，接觸器KM的常開輔助觸點閉合并自鎖；保持接觸器處于吸合狀態；當主觸點閉合時，電磁制動器的線圈YB通電，電磁制動器的閘瓦和制動輪松開。同時，電機M通電開始運轉。

當電機停止制動時，按下停止按鈕SB1，接觸器KM的線圈斷電，常開輔助觸點斷開，KM的自鎖解除，主觸點斷開，電機M斷電停止；T

三相異步電動機反接制動分為電源反接制動和反接制動兩種。

電源反向制動

改變電機定子繞組供電相序以獲得制動力矩的方法稱為反向制動。當電機需要停機制動時，先斷開電機與電源的連接，然后迅速給電機接通與通電狀態順序相反的電源，使電機產生一個旋轉方向相反的電磁轉矩，電機轉速迅速下降，最終停止。但當電機轉速接近零時，應立即切斷反向制動電源，否則電機將反向啟動。為了在電機轉速接近零時及時切斷電機的反向制動電源，防止反向起動，通常在制動回路上連接一個速度繼電器KS。速度繼電器KS的轉子與電機的軸相連。當電機運行時，速度繼電器KS的轉子隨之旋轉。當轉速等于或超過120轉/分鐘時，KS的常開觸點閉合。當制動過程中電機轉速接近零時，例如轉速?gòu)膸浊мD(zhuǎn)降到100轉/分以下時，KS的常開觸點斷開。

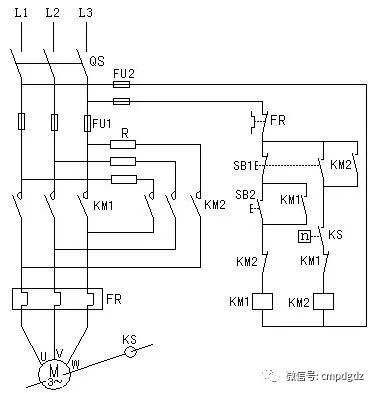

單向電機電源反向制動控制電路如上圖所示。圖中KM1為運行接觸器，KM2為反向制動接觸器，KS為速度繼電器，R為反向制動限流電阻，可以防止制動時電流過大。

當電機停止制動時，按下停止按鈕SB1，接觸器KM1的線圈斷電，常開輔助觸點斷開，KM1的自鎖解除，主觸點斷開，電機M斷電停止；KM1的常閉輔助觸點閉合，成為制動接觸器K2線圈反接的另一個條件。按下停止按鈕SB1，關閉該按鈕的常開觸點。從上圖可以看出，倒檔制動接觸器KM2線圈的電源已經接通，KM2主觸頭閉合。限流電阻R將電機接入與電狀態順序相反的電源后，電機開始反轉制動，轉速迅速下降。當電機轉速降至100 rpm左右時，速度繼電器KS的常開觸點斷開，接觸器KM2線圈斷電，制動過程結束。

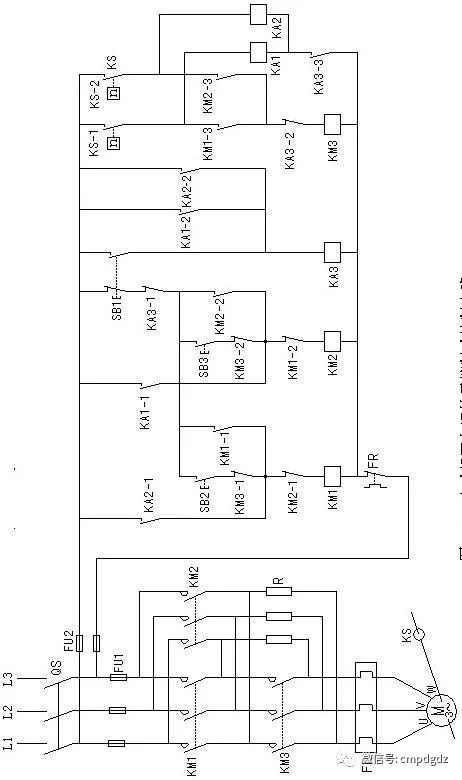

雙向電機電源反接制動控制電路見上圖，該電路中使用的電器元件如下表所示。

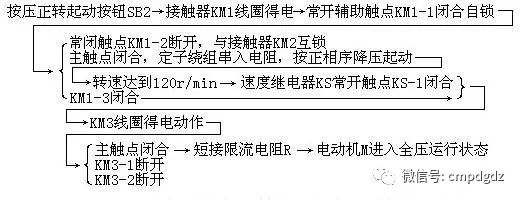

雙向電機電源反接制動控制電路，正轉起動過程分析如下圖所示。

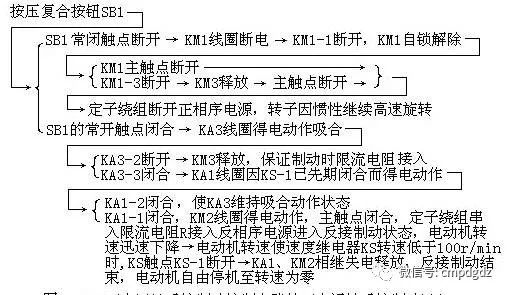

雙向電機電源反接制動控制電路。前進運行時的制動過程分析見下圖。

啟動和停止電機的反向制動過程與上述分析類似，有三點不同：

一個是正向操作開始按鈕SB2和反向操作開始按鈕SB3；

二、接觸器KM1用于正向運行開始時接通電機正相序電源，接觸器KM2用于在反向運行開始時接通電動機的反相序電源；

第三，前進操作中的駐車制動由速度繼電器和中間繼電器KA1的KS-1觸點控制，而后退操作中的駐車制動由速度繼電器和中間繼電器KA2的KS-2觸點控制。

牽引-反向制動

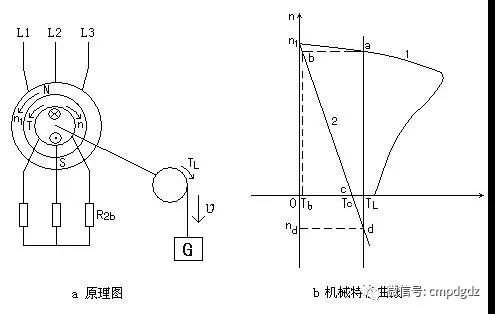

三相繞線轉子異步電動機拖動潛在負載的原理見上圖A。這里我們參照三相異步電動機的機械特性曲線進行討論。電機轉速與電磁轉矩關系的曲線稱為機械特性曲線，是研究電機起動、控制、制動和調速的重要工具。用機械特性曲線分析電機的工作狀況有時更方便。電機在額定電壓和額定頻率下工作時，定子繞組按規定方式連接，定子和轉子電路不與電阻等其他電路元件連接。m

電機正常舉升重物時，運行在上圖b中固有機械特性曲線1的A點，如果在電機的轉子電路中串聯一個電阻R2b，就會得到一個新的人工機械特性2。在串聯電阻的瞬間，由于機械慣性，電機轉速無法改變，所以電機的工作點從固有機械特性曲線1的A點轉移到人工機械特性曲線2的B點(因?yàn)锳點和B點對應的轉速相同)。由于對應于點B的電磁轉矩Tb小于對應于點A的負載轉矩TL，所以牽引系統開始減速。當轉速降至0時，工作點已到達曲線2的C點。電機的電磁轉矩Tc仍然小于負載轉矩TL，電機在潛在負載的重力作用下被拖動反向旋轉。此時電機轉速N<0，而電磁轉矩t>0，所以電磁轉矩T變成制動轉矩，電機進入反向制動狀態。在潛在負載重力的作用下，電機反轉加速。從人工機械特性2可以看出，其電磁轉矩逐漸增大。當?shù)竭_(dá)曲線2的D點時，Td=TL，即電磁轉矩等于負載轉矩。此時電機轉速穩定在nd，重物以穩定的速度下降，因此處于穩定的制動運行狀態。<!--0，而電磁轉矩t-->

只要適當選擇電機轉子電路的串聯電阻R2b，反拉反接制動可以獲得任意低的速度來降低重量，安全性更好。

能耗

將運行中的電機從交流電源上切斷，并立即將DC電源引入定子繞組的任意兩相，迫使電機快速停止的方法稱為能耗制動。流經電機定子繞組的DC電流在電機中產生一個靜態的恒定磁場，而轉子由于慣性仍按原來的方向旋轉。轉子導體切割恒定磁場產生的感應電動勢和感應電流與恒定磁場相互作用產生電磁力和轉矩，電磁轉矩的方向與轉子旋轉方向相反，從而起到制動作用。這種制動將轉子的動能轉化為電能，消耗在轉子電路的電阻上。當動能耗盡時，轉子停止運轉，所以稱為能耗制動。能耗制動方式有兩種，一種是不帶變壓器的半波整流能耗制動電路，另一種是帶變壓器的橋式整流能耗制動電路。

無變壓器半波整流能耗制動電路

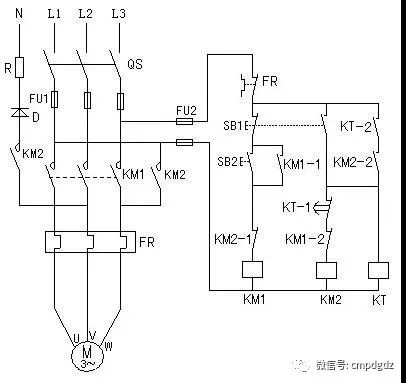

這個能耗制動電路的控制電路如上圖所示。晶體二極管作為DC電源用于半波整流，電路簡單，成本低。常用于10kW以下的小容量電機。該制動電路的工作過程分析如下。

當電機開始運轉時，按下啟動按鈕SB2，交流接觸器KM1的線圈被電動操作，其輔助常開觸點KM1-1閉合并自鎖；輔助常閉觸點KM1-2切斷接觸器KM2的線圈通路，實現聯鎖；當主觸點閉合時，電機開始運行。

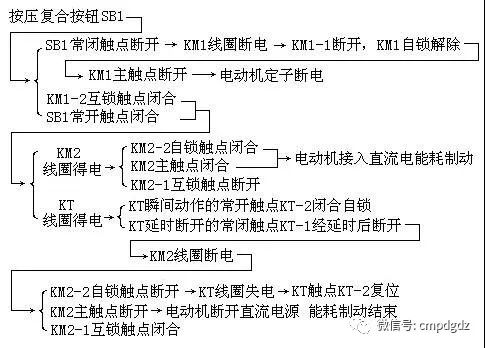

電機帶能耗停機制動時的工作過程分析見上圖。

電機帶能耗制動時，直流電流通路如下：電源相線L1開關QS熔斷器FU1接觸器KM2主觸頭熱繼電器FR電機W、V端子內部繞組熱繼電器FR接觸器KM2主觸頭晶體二極管D電阻R電源中性線N，形成一個完整的電路，其中電阻R用來調節能耗制動電流，即制動強度。

上圖中時間繼電器KT瞬時動作的常開觸點KT-2的作用分析如下：如果不使用該觸點，時間繼電器線圈開路，時間繼電器失效，能耗制動電源不會被切斷，可能導致設備事故。設計思路是當時間繼電器正常時，KT-1延時斷開接觸器KM2的線圈電源，結束能耗制動；當時間繼電器的線圈因開路而損壞時，KT-1不能用來斷開接觸器KM2的線圈電源，這樣瞬時觸點KT-2就會斷開接觸器KM2的線圈自鎖通路，使制動電源長時間不通電。如果操作者事先知道時間繼電器的故障，他可以連續按下停止制動按鈕SB1，直到制動完成并釋放該按鈕。如果操作者事先不知道時間繼電器的故障，只需像正常操作一樣點擊停止制動按鈕SB1，然后電機將停止，沒有制動作用。由于這種制動方式多用于10kW以下的小容量電機，制動要求不高，一般不會造成大的異常。

帶變壓器的橋式整流能耗制動電路

該制動模式的控制電路見上圖。常用于10kW以上容量較大的電機。圖中T為整流變壓器，DZ為單相橋式整流器，電阻R用于調節制動電流，即制動強度。上圖與無變壓器半波整流能耗制動電路的二次控制電路相同，原理分析相同，此處不再贅述。兩種電路的區別在于用于能耗制動的DC功率不同。一個是半波整流電源，一個是橋式整流電源。由于制動電源容量不同，適用于不同容量的電機。

能耗的優點是制動平穩準確，能耗低。一般用于需要精確穩定制動的場合，如機床等設備。
