與低壓電機相比，高壓電機有很多特殊性，如高壓電機定子繞組的電磁線必須與線圈的制造工藝相匹配，高壓線圈的設計和制造工藝與浸漬工藝密切相關，接線盒的外部尺寸較大，以保證內腔空間足夠大。由于高壓電源因素的引入，所有這些要求在可靠性和安全措施的技術難度上都發生了質的變化：空氣隔離會堵塞導電通路，需要有足夠長的隔離距離;絕緣封裝之間的氣隙是電擊穿的致命隱患;防暈是高壓技術中重要的核心技術之一。

為什么高壓電機接線盒內部空間要足夠大?什么級別可靠安全?內部空間要足夠大，因?yàn)殡妷焊?，氣隙長，便于安全隔離;什么水平的長度可以被認為是可靠和安全的，不僅與安全隔離長度有關，還與導體之間的分布電容、爬電路徑上雜質的組成以及絕緣體的材料密切相關。

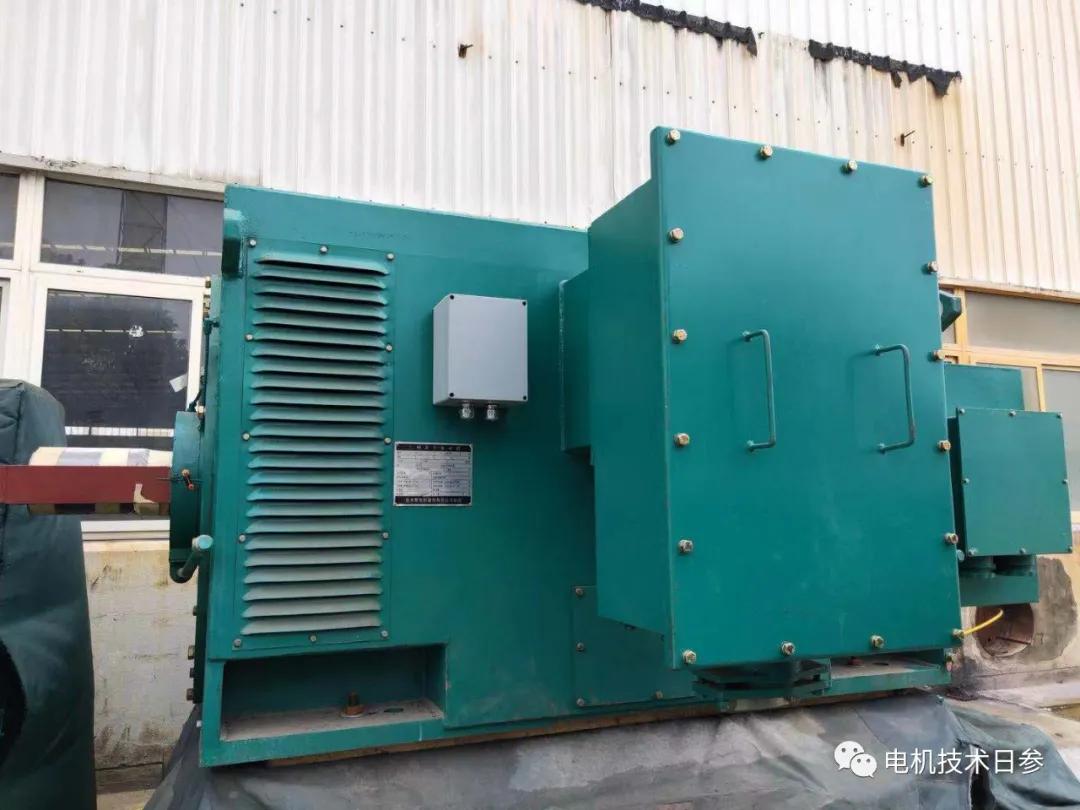

基于以上原因，高壓電機接線盒與低壓電機在尺寸、外觀、內部結構等方面存在諸多差異。無論電機的中心有多高，高壓電機的接線盒都必須根據額定電壓的實際情況進行設置。接線系統中使用的引線電纜和端子與低壓電機不同，這也是由于高壓電機帶電體之間的電氣間隙和爬電距離的控制要求。

高壓電機接線螺栓用絕緣子隔開，旨在保證接線端子與接線盒底部固定螺栓、底盤等部位的電氣間隙和爬電距離符合要求。瓷瓶的高度是電氣間隙的保證措施，而瓷瓶的“糖葫蘆”形狀通過瓷瓶表面的溝壑保證接線端子與相關物體之間的爬電距離符合要求。

鑒于材料成本等諸多因素，部分廠家采用膠木類材料作為高壓電機接線螺栓的絕緣體。如果沒有足夠的防潮措施，電機運行過程中可能會發生電擊穿。瓷質材料可以減少受潮的可能性，但在安裝使用過程中，必須保證安裝連接的可靠性，防止瓷質因振動、磕碰等問題而損壞。

該標準規定，高壓電機接線盒內裸露帶電體或不同極性體之間，裸露帶電體與非載流金屬(或可動金屬外殼)之間的電氣間隙和爬電距離，根據電壓不同限制在下限值，即當達到限值時，電機運行相對安全。

當由于空間問題需要減小相對距離時，可以采用絕緣隔離的方式。對于高原環境下使用的電機，應在此基礎上增加相對距離，增加量?jī)H為3%。
