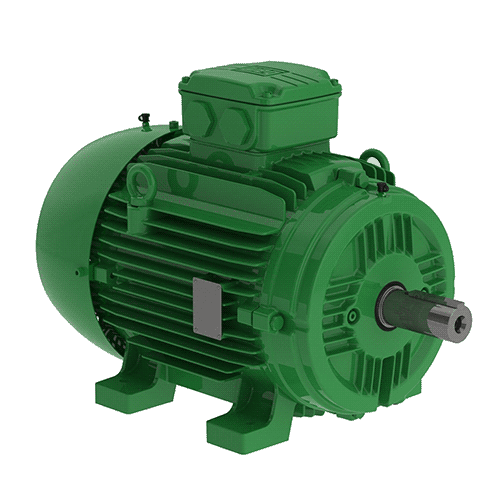

1.1 機座

鋁殼機座是由高品質鑄鋁制成，重量比鑄鐵機座更輕，堅固耐用。鋁殼機座為80至132機座電機的標配機座。為了方便安裝，機座號112M及以上的型號均配有吊環。

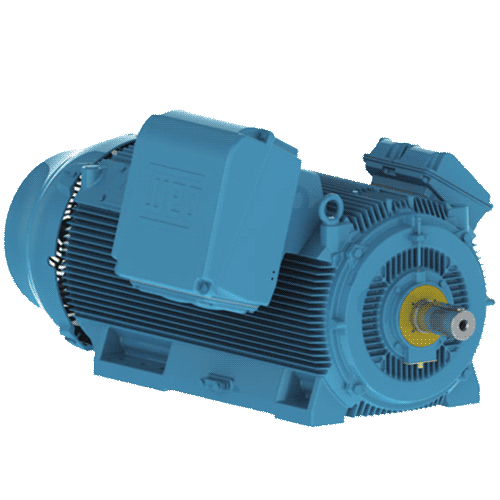

160至355機座的電機標配鑄鐵機座，堅固耐用。

225S至280M機座的電機，標牌鑄鐵機座，堅固耐用。

1.2 端蓋

同機座一樣，W20電機的前后端蓋采用鑄鐵制成。新設計保證電機在寬范圍的環境溫度下長期可靠運行。

1.3 風扇罩

風扇罩W20電機的風扇罩采用鋼制風罩。1.4 接線盒同風扇罩一樣，W20 電機接線盒也是采用鋼質接線盒，為了便于接線，接線盒內部留有充足的空間，并可 90 度旋轉，安裝十分靈活。接線盒孔為中國標準通孔，裝有塑料悶蓋。注：用戶需自行更換接線葛蘭頭方可滿足 IP55 的防護等級。

1.4 接線盒

同風扇罩一樣，W20 電機接線盒也是采用鋼質接線盒，為了便于接線，接線盒內部留有充足的空間，并可 90 度旋轉，安裝十分靈活。接線盒孔為中國標準通孔，裝有塑料悶蓋。

注：用戶需自行更換接線葛蘭頭方可滿足 IP55 的防護等級。

1.5 連接導線

連接導線上不僅印有符合 IEC 60034-8 標準和 GB 1971-2006 的標志，而且配有指定的接線端子。W20 電機配備玻纖增強不飽和聚酯團狀模塑料 (BMC) 接線柱。

1.6 軸承

WEG 電機配置球軸承，并在 225 及以上機座采用潤滑脂注排裝置。

WEG 與全球知名軸承供應商合作 , 確保電機的優異性能并延長使用壽命。如需要指定特定品牌軸承，請?jiān)诤贤姓f明。

備注1： 電機軸頭朝下的安裝方式應采用防雨罩。

備注2：電機軸頭朝上的戶外應用應考慮采用甩油環來更好地保護軸承。

1.7 銘牌

主銘牌和副銘牌均由 AISI 304 不銹鋼制成，所有信息均利用激光打印在銘牌上。銘牌包含很多重要的有用信息，如序列號、

輸出功率、電壓、頻率、額定電流、防護等級、功率因數、絕緣等級、軸承型號、油脂類型和潤滑周期等。IEC 機座 200 以下(含)的銘牌為方形銘牌，IEC 機座 225 至 355 的銘牌為長條形銘牌。

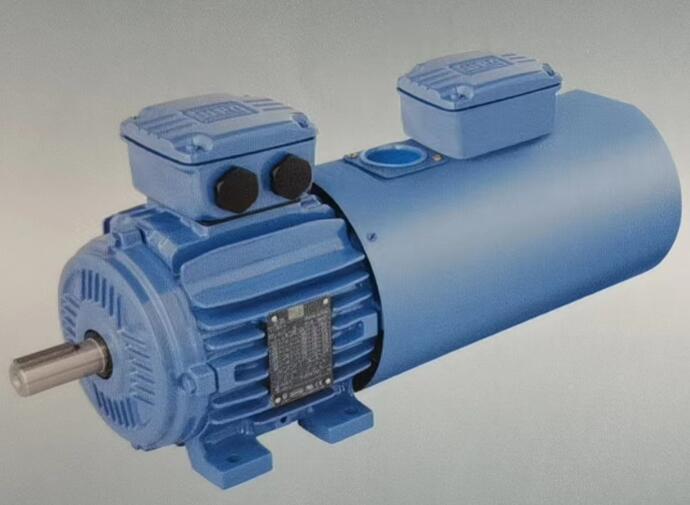

1.8 軸流風機 (可選配置)

在變頻應用中，可依據客戶要求選配軸流風機(內轉子電機)進行強制冷卻(高至 200 機座)。如有特殊需求，請聯系相關銷售人員。
