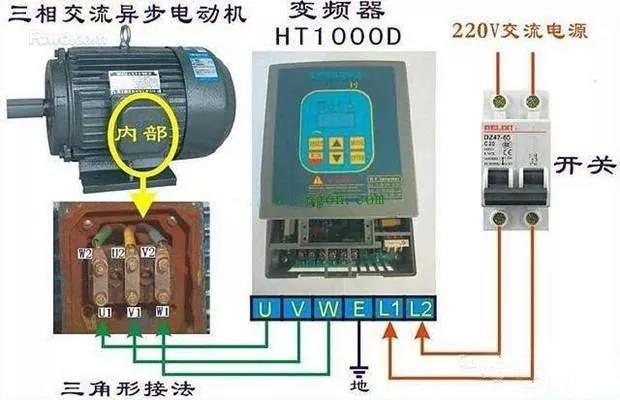

工業變頻器分為單相和三相，區別于主電路提供的電壓。三相是指主電路接RST三相380V交流電，輸出接UVW三相線到電機。單相就是主電路接單相220v LN AC，輸出也通過UVW三相線接電機。逆變器輸入在主電路和電網之間，需要與空氣開關串聯，形成保護。不要使用漏電保護開關，否則不能正常工作，因為變頻器的漏電流很大。變頻器的輸出端需要直接接在電機上，不要串聯使用接觸器等器件，否則觸點引起的電壓降可能導致電機不平衡工作。

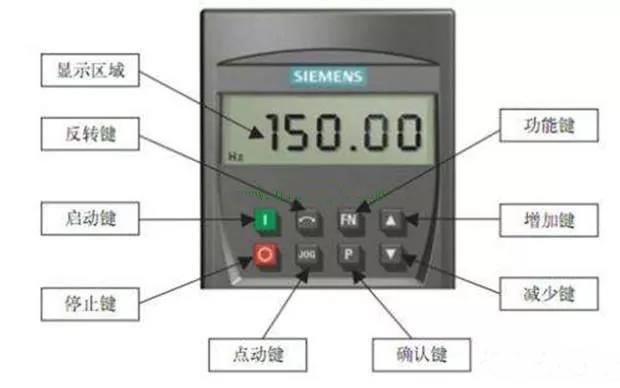

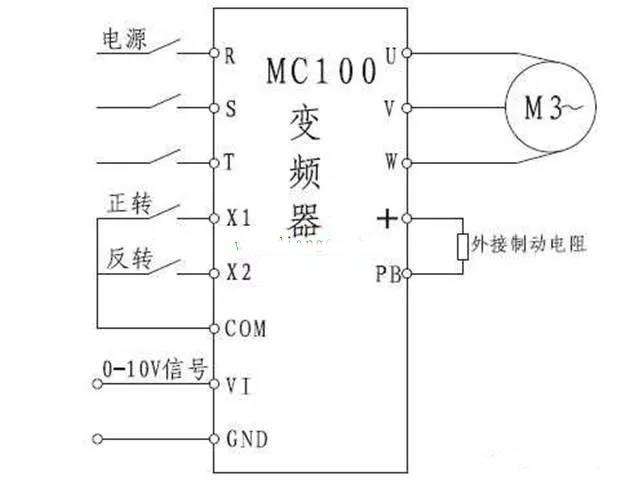

變頻器的控制電路看起來線路很多，其實可以理解為兩個邏輯。一個是啟停邏輯控制，用來滿足變頻器的啟停要求。這可以通過外部I/O端子來控制。簡單來說，就是給變頻器輸入一個或兩個開關觸點，利用自鎖按鈕、plc輸出點或自保繼電器觸點即可完成。當然，啟停邏輯也可以通過面板上的運行和停止按鈕來完成，或者由觸摸屏工控機等采用通訊格式的上位機來控制。目前市場上大部分變頻器都是通過面板上的運行和停止按鈕，由啟動邏輯控制的。
另一種是頻率信號的給定邏輯，是一個連續的模擬量。當然也可以理解為一系列邏輯數據。工廠參數通常通過按下表面上的按鈕來操作。常見的方式是外接1 10K電位器，電位器兩端接10V正極和地線，取中間抽頭。這樣，通過旋轉電位器，可以向變頻器輸出0-10VDC的電壓，并給變頻器0-50HZ的頻率指令。當然，這個模擬量也可以通過電位器或變頻器操作面板的觸摸屏等上位機以通訊格式給出。還有多檔模式給定。例如，端子上有三個端口H1H2H3，它們可以與八個不同的頻率值組合來加速逆變器。
所以只要設置好變頻器的啟停源和頻率源，變頻器就可以正常運行。每個變頻器的規格中對應的參數會有一點不同，但道理是一樣的。
最后可以設置一些過載過流保護參數，加減速時間，頻率上限參數，轉矩提升參數，啟動頻率等速度信號輸出范圍等。取決于實際設備和工作條件。
