單相電機通過接觸器實現正反轉

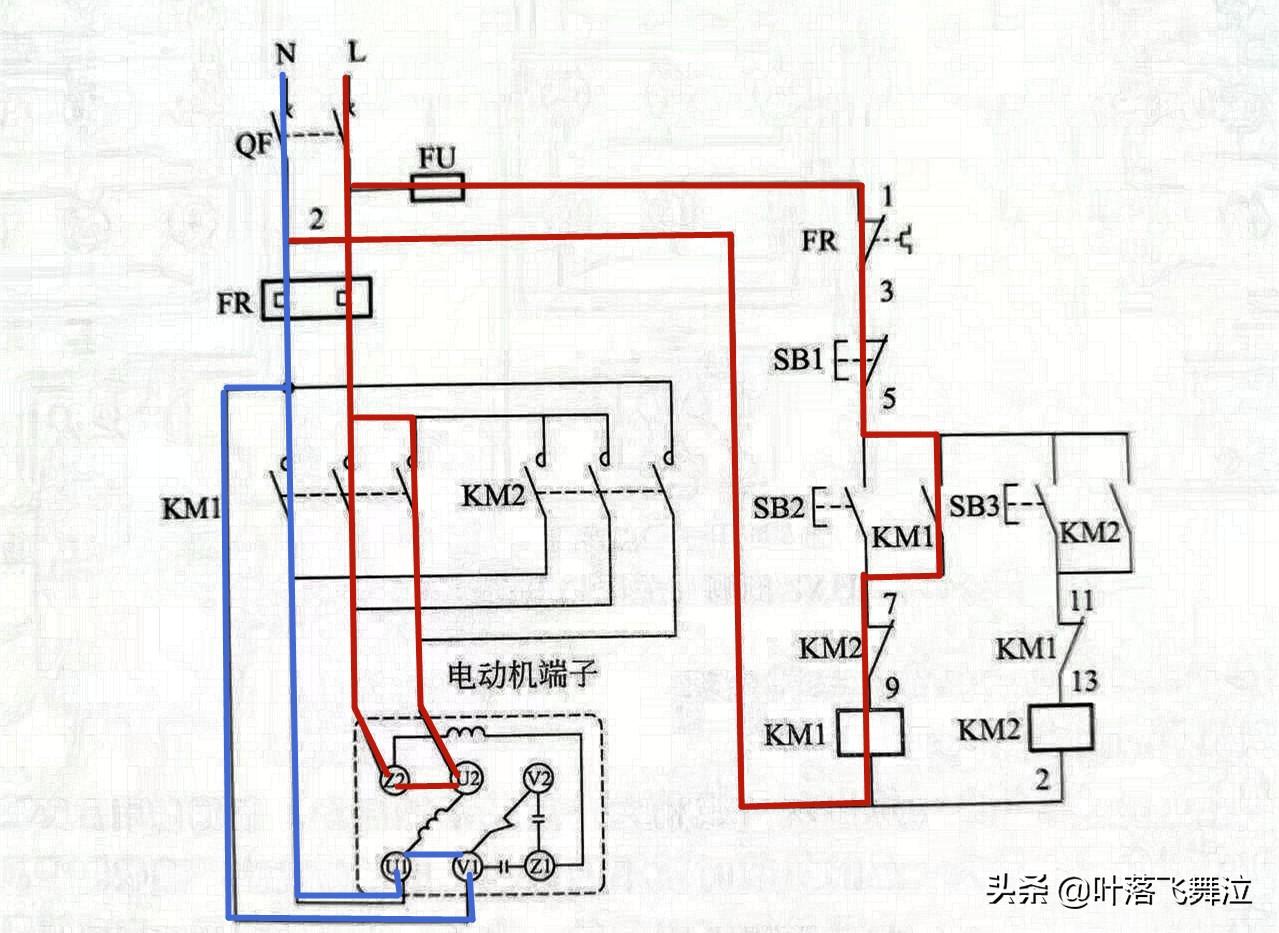

1.按SB2啟動KM1,電機反向運行。

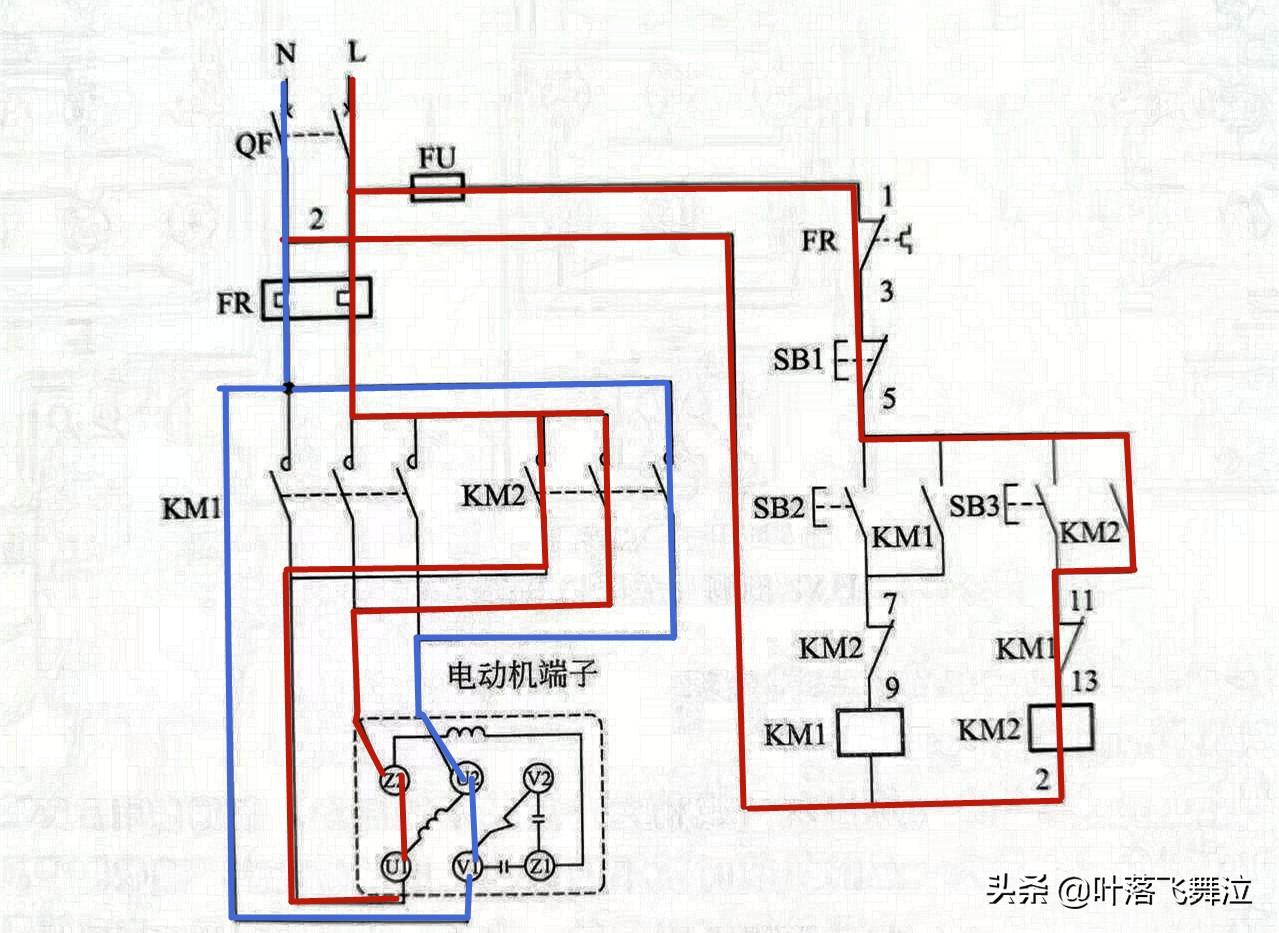

2.當按下SB3時,接觸器KM2嚙合,電機正轉。KM2與KM1聯鎖。

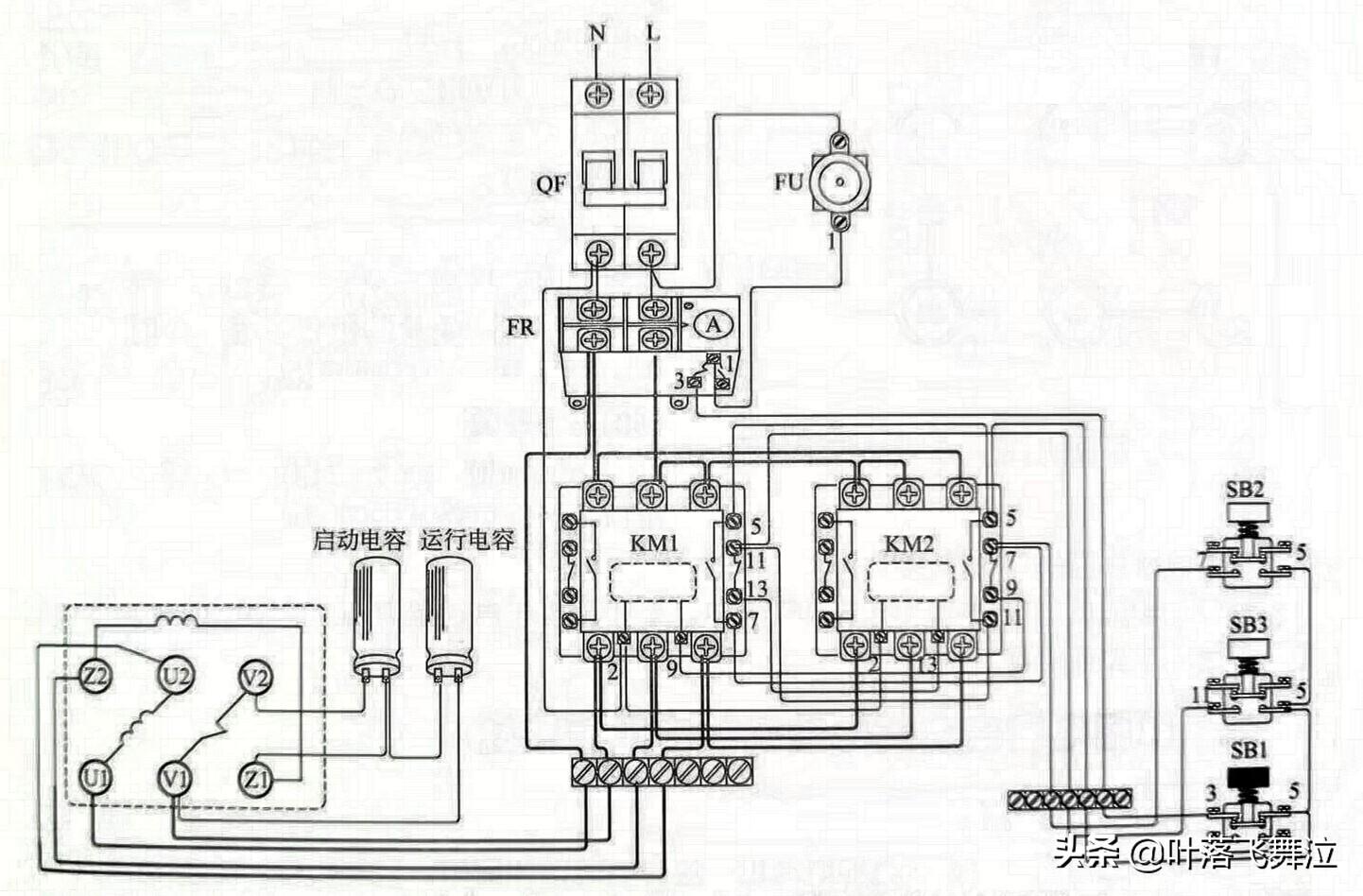

單相電機通過接觸器實現正反向連接示意圖
1.按SB2啟動KM1,電機反向運行。
2.當按下SB3時,接觸器KM2嚙合,電機正轉。KM2與KM1聯鎖。
單相電機通過接觸器實現正反向連接示意圖
