朋友們好，我是諾大哥。今天我們來看看雙速電機的調速電路。

雙速電機的工作原理與單速相似。通過外部端子接線實現不同的連接方式，改變定子繞組的磁極數，實現不同的轉速。雙速電機中有兩組繞組。通過改變不同的工作繞組可以實現調速。不同繞組的極對數是不同的。

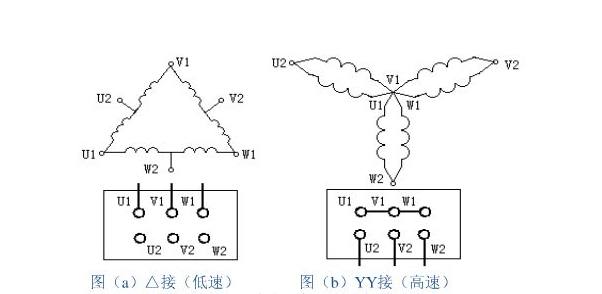

高速和低速兩種布線

低速時，電機為三角形連接，高速時為雙YY連接。我們可以通過三個接觸器在高速和低速之間切換。

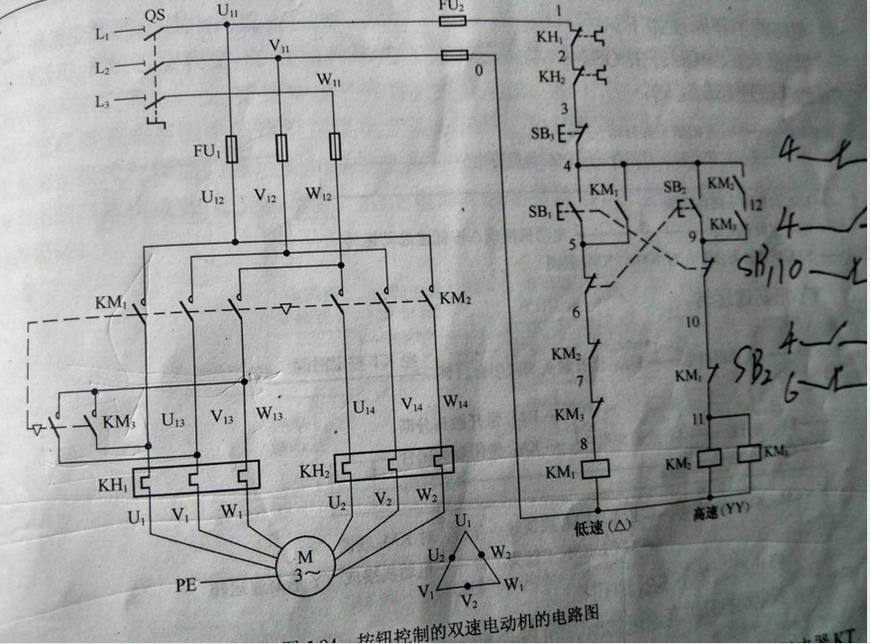

電路圖

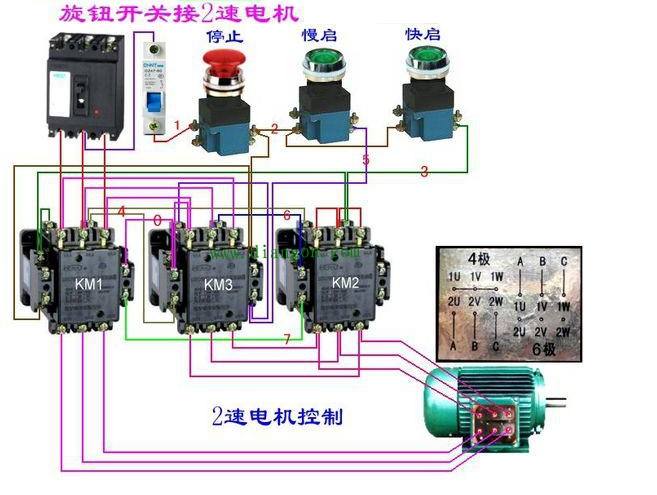

物理布線

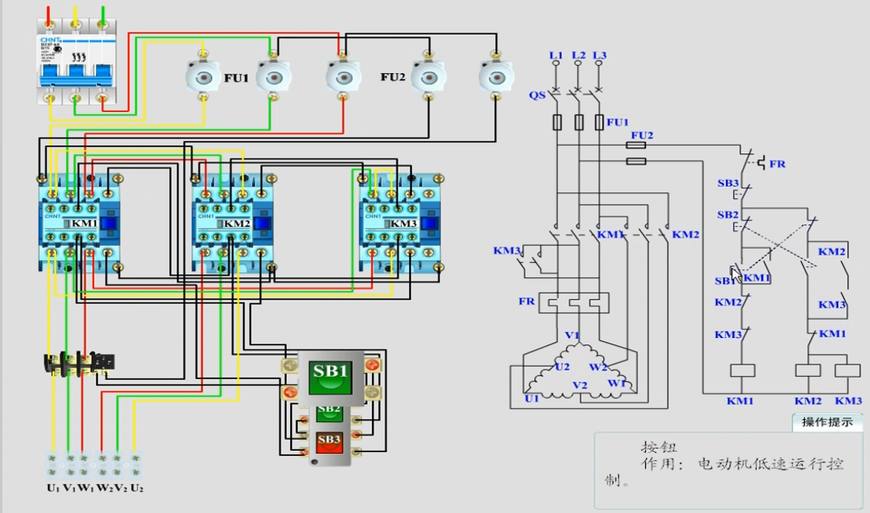

電路圖

從圖中我們可以看到，當SB1被按下時，KM1會自鎖。此時電機呈三角形連接，低速運行。按下SB2，KM1斷開，KM2和KM3同時鎖定。這時，電機是雙YY式連接，高速運轉。而且KM1和(KM2KM3)互鎖，更安全。
