空調步進電機控制電路故障分析
步進電機廣泛應用于空調中，如掃地電機、電子膨脹閥等。它利用脈沖產生的角位移來驅動轉子步進旋轉。它的控制原理是什么？有哪些常見故障？本文就是通過對電路原理和常見故障的深入分析，希望能給你在售后維修方面一些幫助。
:
二、步進電機的好壞判別
1.主板上步進電機的插座代碼，線圈工作電壓為12V DC。用萬用表測量五根引線之間的電阻，結果如下表所示。通常掃頻步進電機的繞組電阻是幾百歐姆，電阻膨脹閥的電阻是幾十歐姆。

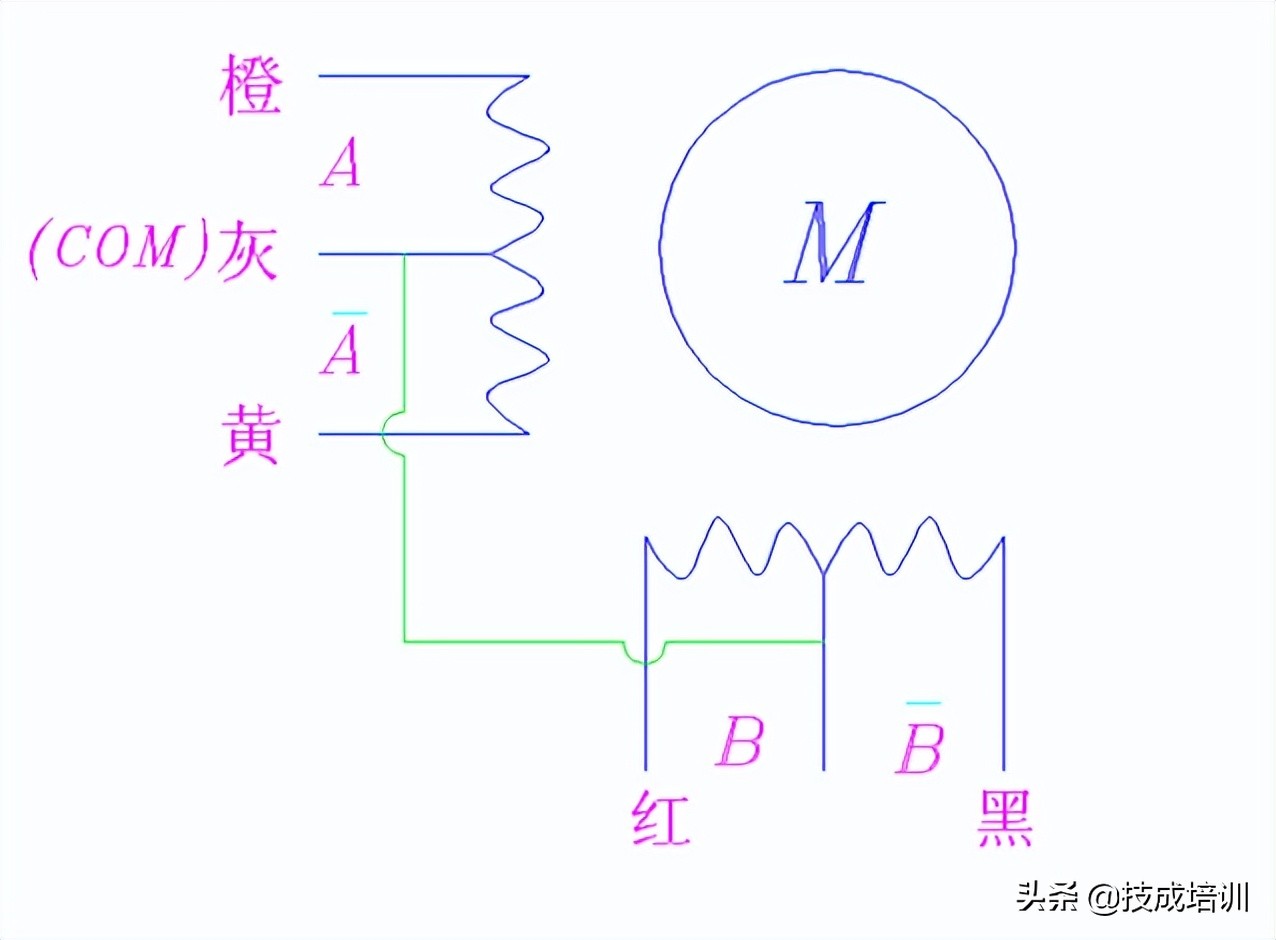

2.通常情況下，灰色線接DC 12V電壓，其他顏色線接逆變驅動器；不同廠家的步進電機測得的電阻值可能不一樣，但只要符合規則就行。
3.此外，還要測量繞組與外殼之間的絕緣是否符合要求。如果有泄漏，可能會發生跳閘或E6故障。
:
三、控制電路常見故障

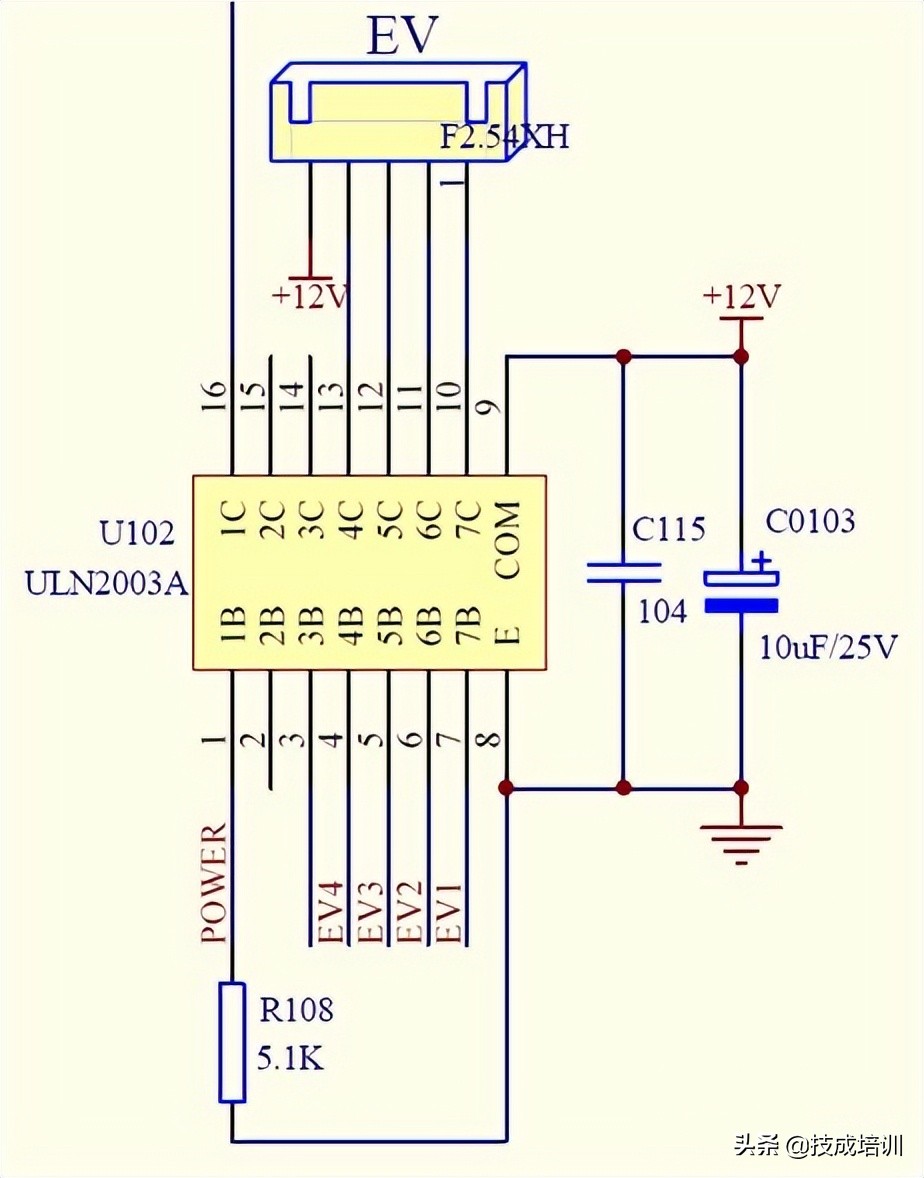

1.馬達不轉動。在排除電機故障的情況下，檢查反向驅動器2003是否損壞。測得的輸出為高電平，如果輸出為高電平，則器件損壞。
2.此外，如果電源有任何異常，請檢查電源電路。
四、知識拓展
五線四相與六線四相步進電機的區分方法：
1.一般有6線軟驅步進電機。它的繞組分為兩組，每組三根線。三條線中的一條和另外兩條電阻相等，這條是普通線。行號為0。
2.將0線接9V~ 12V電，將該組另外兩條線分別接負極電。這條順時針轉動的線標為,命名為a，根據這個判斷，另一組線圈標為，命名為b，剩下的兩根線就是對應繞組的c和d。
3.將兩根0號線連在一起，然后按照五線四相單極步進電機第二種測量方法驗證ABCD線序。
