2021年6月1日GB18613-2021 《電動機能效限定值及能效等級》實施后，原本用于水泵電機的YE2/YB3/YX3等電機已經成為過去。
工業的進步必然是朝著更加環保和節能的方向發展。不切實際的電機模型必然會被淘汰。這些型號的發動機意味著什么？
電機型號是使用、設計、制造等部門使用的代碼。方便業務聯系，簡化技術文檔。本規范系統地介紹了產品名稱、規格、型號等。
一、電動機型號組成及含義
它由四部分組成：電機類型代碼、電機特性代碼、設計序列號和勵磁方式代碼。
1、代表電機的類型代號——漢語拼音字母
示例：
Y -異步電機；
T -同步電機；
TF-同步發電機；
Z - DC電機；
ZF-DC發電機。
2、代表電機的性能、結構或用途的特點代號——漢語拼音字母
例如：
B表示隔爆型，YT用于y B軸流風機；
電磁制動YEJ變頻調速YVP；
YZD用于極多速YD起重機等。
3、設計序號是指電機產品設計的順序，用阿拉伯數字表示。對于次設計的產品不標注設計序號，對系列產品所派生的產品按設計的順序標注。
例如：Y2 YB2
4.勵磁方式代碼用字母表示，S表示三次諧波，J表示晶閘管，X表示相復勵。

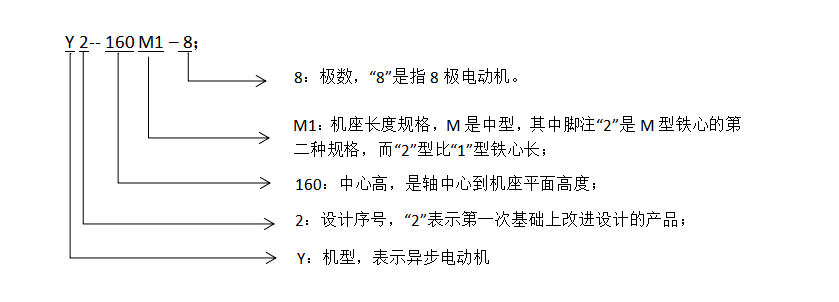

如Y2-160 m1-8；
二、規格代號主要用中心高、機座長度、鐵心長度、極數來表示
規格代號主要用中心高、機座長度、鐵心長度、極數來表示 | |||
1、中心高指由電機軸心到機座底角面的高度；根據中心高的不同可以將電機分為大型、中型、小型和微型四種，其中中心高。 | 2、機座長度用國際通用字母表示 | ||
微型電動機 | 45mm~71mm | 短機座 | S |
小型電動機 | 80mm~315mm | 中機座 | M |
中型電動機 | 355mm~630mm | 長機座 | L |
大型電動機 | 630mm以上 | ||
3、鐵心長度用阿拉伯數字1、2、3、4、、、由長至短分別表示。 | 4、極數分2極、4極、6極、8極等。 | ||
三、特殊環境代號有如下規定：
特殊環境代碼：“高”原文：G
船(“?！?:H
外部使用：W
化學腐蝕防護：f。
熱帶：t
濕熱帶：TH
熱帶用途：TA
四、補充代號僅適用于有補充要求的電機
示例：

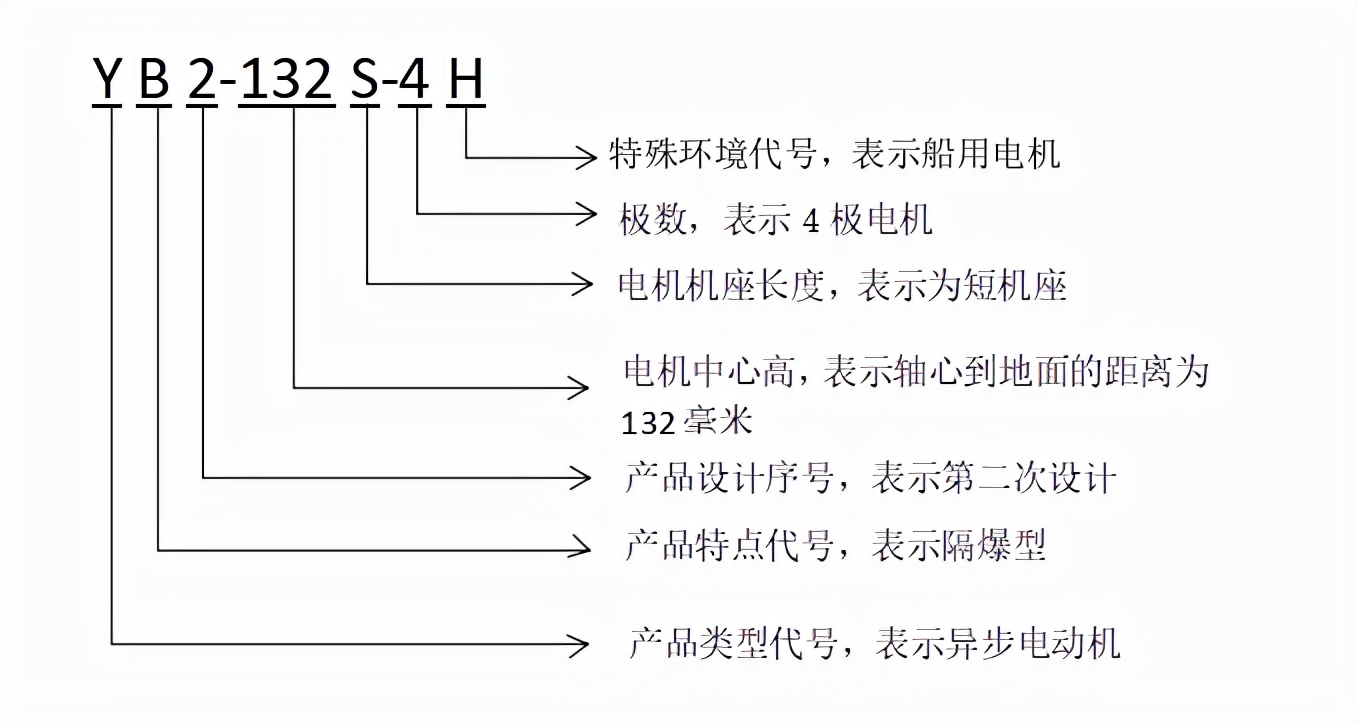

型號為YB2-132S-4 H的電機的代碼表示：
通過上面對電機型號的詳細介紹，相信看到產品型號后，就能知道型號、特點、設計序號、電機規格以及使用的環境。
