概述
變速驅動器廣泛用于各種應用中，包括機器人和計算機數字控制(CNC)機器。安全一直是大家非常關心的問題，因?yàn)檫@些與人類息息相關的系統，總會涉及到維護和運動控制。
特性
實施符合EN 61800-5-2規定要求的安全制動控制。
保持制動器的額定電壓為24V，電流高達2A，可由獨立的控制信號控制。
雙向開關控制提高了操作安全性。
自診斷包括開路檢測和過流保護。
高端開關故障檢測
通過快速降低止動制動器的電流，止動制動器可以快速應用。
可以選擇降低抱閘的輸出電壓，從而降低功耗。
應用
伺服驅動、機器人和CNC
閘控制器
1.系統概述
在自動化生產過程中有許多危險因素，尤其是垂直移動情況下的重力。如果供電故障或者剎車裝置失靈，后果不堪設想。
方框圖

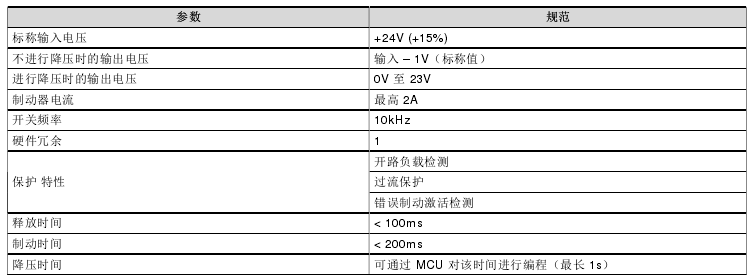

系統規范

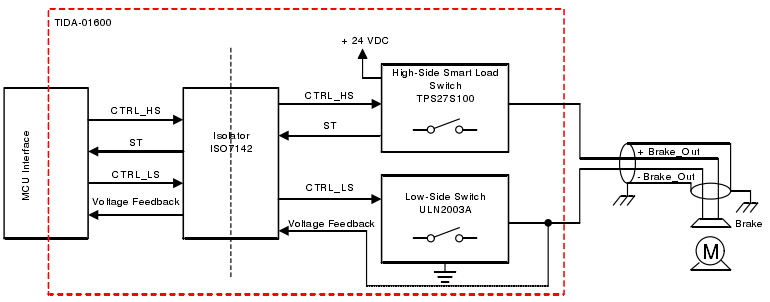

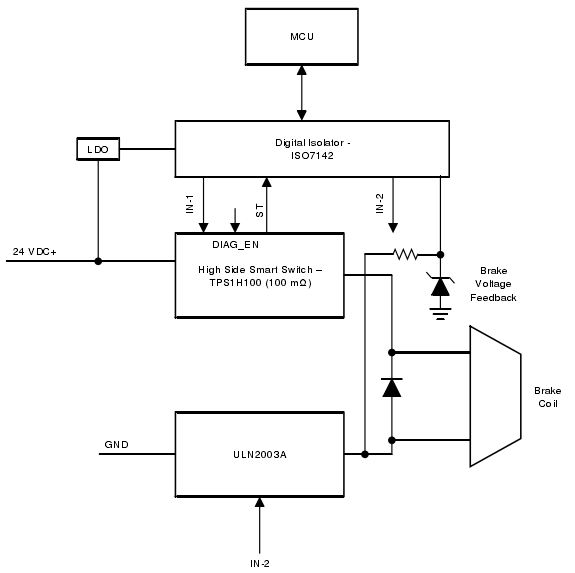

2.系統方框圖
下面是系統框圖：
該電路板由兩個外部24V電源供電。MCU和數字隔離器的VCC1由LMZ14201簡易開關通過24V電源提供的3.3V輸出供電。高端開關和數字隔離器的VCC2由TPS7B6933 LDO通過24V電源提供的3.3V輸出供電。
系統具有過載、短路和過熱保護，并能檢測開路負載。TPS27S100的狀態輸出引腳將產生對應于開路負載檢測、短路和過熱保護的故障信號。系統將通過隔離器將故障信號反饋給MCU。
來自制動線圈的電壓反饋可用于監控意外接通，也可用于調節來自制動線圈的電壓。您可以選擇ULN2003A低端開關上的PWM功能來控制制動線圈的峰值和保持電流。
3.系統原理
（1）直流電壓輸入
這種設計適合在24V (15) DC電壓下運行。電路板上有兩個獨立的連接器，用于向初級側和次級側提供24V電源。J1是向初級側提供24V DC電壓的輸入連接器。
DC電壓可在連接器J2應用于該參考設計。TVS3300是一款33V精密箝位電路，采用雙向配置連接，在高壓瞬變期間提供保護。電感器L1和電容器C8構成電力濾波器。
（2）低功耗四通道數字隔離器
MCU IS07142數字隔離器發送控制信號，以獨立驅動高端和低端開關。此外，高端開關status引腳的輸出(可以提供故障條件的診斷范圍)和制動線圈的電壓反饋將通過數字隔離器反饋給MCU。下圖顯示了IS07142的電路。

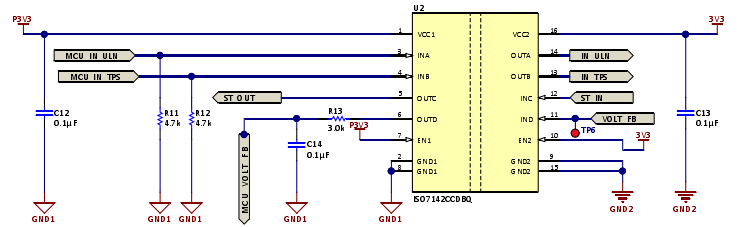

數字隔離器IS07142原理圖和電路
LMZ14201簡單開關產生的3.3V電壓施加于VC的入口。C12(0.1)F用作VCCI引腳的本地消災電容。隔離器的EN1引腳連接到高電平，以使能原邊的輸出通道。
TPS7B6933 LDO產生的3.3V電壓施加于VCC2引腳。C13(0.1 F)用作VCC2引腳的本地去耦電容。隔離器的EN2引腳連接到高電平，以使能副邊的輸出通道。
（3）高側開關
使用TPS27S100作為高端開關。下圖顯示了高端開關的電路。

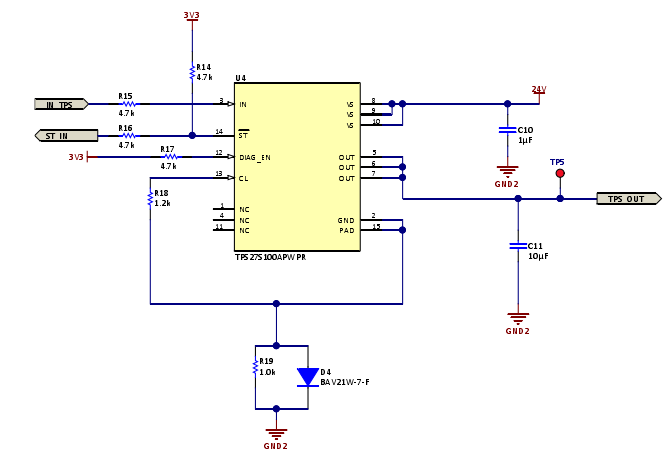

高端開關TPS27S100電路原理圖
該開關由24V外部電源供電。IN引腳是用來激活開關的控件。輸入信號由單片機提供。連接到CL引腳的電阻設置電流限值。
該設計旨在獲得2A的電流極限。用于設置該限值的電阻值可通過以下公式計算：
使能引腳(DIAG_EN)永久連接到3.3V供電軌，用于連續診斷監控。FLT引腳是開漏診斷狀態輸出。電阻器R14是連接的上拉電阻器，用于獲得數字信號輸出。
當檢測到過流、短路、熱關斷或開路條件時，F(xiàn)LT引腳將變?yōu)榈碗娖?。輸出引腳通過連接器J5連接到制動線圈的一端。R19和D4形成一個GND網絡，保護器件免受反向電流的影響。電阻器R15、R16和R17被連接以在過流的情況下為MCU提供保護。
（4）低側開關
該參考設計使用ULN2003A作為低端開關，它是一個大電流達林頓晶體管陣列。下圖顯示了低端開關的電路。

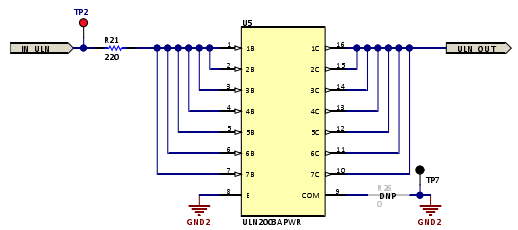

低端開關U L N2003A電路原理圖
ULN2003A由七個達林頓晶體管對組成，每個晶體管對的額定電流為500mA。所有晶體管對并聯連接，因此可以提供更高的電流。用于激活開關的輸入信號由MCU提供。開關的輸出通過系統連接器J5提供給制動線圈的另一端。
（5）緩沖器電路

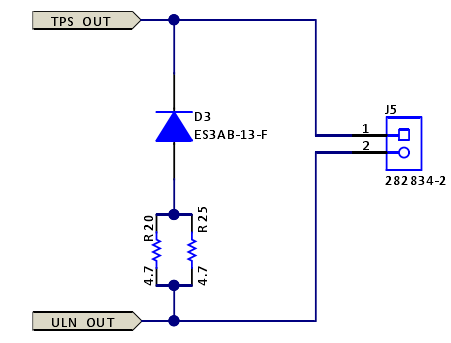

下圖顯示了連接在制動線圈兩端的緩沖電路。開關接通時，如果電流減小，線圈的電感會產生極性相反的電壓，損壞開關。
電阻器R20和R25與通信二極管D3串聯連接，并且它們與制動線圈作為一個整體并聯連接，以提高制動線圈的去磁速度，從而保護開關免受高反向電壓瞬變的影響。
（6）來自制動線圈的電壓反饋
制動線圈的電壓反饋取自低端開關，然后通過數字隔離器饋入MCU。反饋過程是監控輸出電壓，并相應調整低端開關的輸入PWM信號。
電阻分壓器用于將電壓從24V降低到3.3V，以將其提供給MCU。下圖顯示了制動電壓反饋電路。

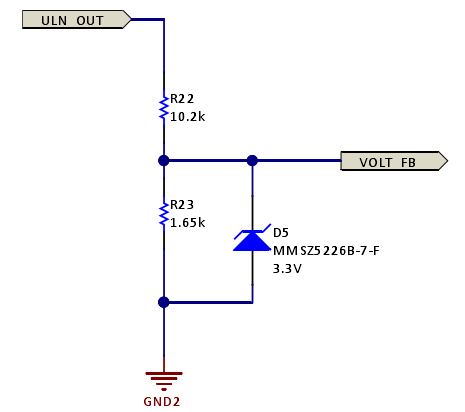

制動電壓反饋電路示意圖
（7）電源
1）使用LMZ14201生成3.3V電壓
LMZ14201是一個降壓DC/DC電源模塊，用于向原邊供電。這種器件通常用于將較高的DC電壓轉換成較低的DC電壓，最大輸出電流為1A。在本設計中，LMZ14201用于將24V輸入電壓轉換為3.3V，從而為隔離器的原邊和MCU供電。下圖顯示了LMZ14201的電路。

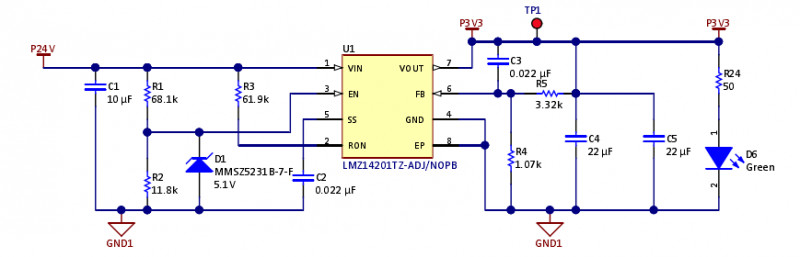

使用LMZ14201產生3.3V電壓的原理圖
輸出電壓由連接在VO和地之間的兩個電阻組成的分壓器決定。分壓器的中點連接到FB輸入。FB電壓與0.8V內部基準電壓進行比較。正常工作下，當FB引腳上的電壓降至0.8V以下時，導通時間周期將開始。
的主MOSFET導通時間段會導致輸出電壓上升，F(xiàn)B上的電壓超過0.8V只要FB上的電壓高于0.8V，導通時間段就不會出現。
調節后的輸出電壓由外部分壓電阻R5和R4決定：
整理一下條目，能達到所需輸出電壓的兩個反饋電阻的比值如下：
所選電阻器的電阻值必須在1。參考設計使用3.32k的R5和1.07k的R4來產生3.3V的輸出電壓
2）使用TPS7B6933生成3.3V電壓
副邊的數字隔離器需要一個3.3V電源供電。因此，在本設計中，使用TPS7B6933將24V轉換為3.3V，以應用于隔離器的副邊和高端開關。展示了TPS7B6933的應用路線。

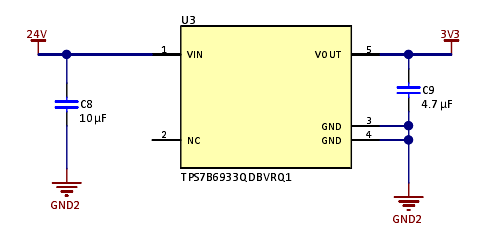

使用TPS7B6933產生3.3V電壓的原理圖
4. PCB概述

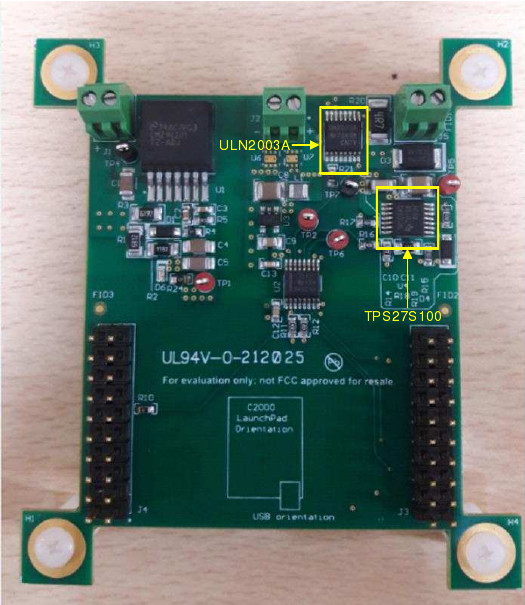

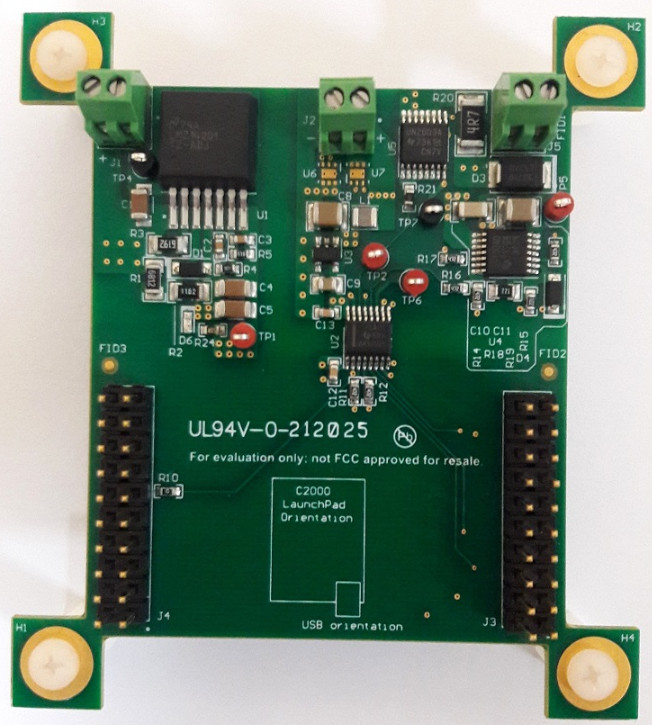

下圖是PCB的俯視圖。圖中突出顯示了高端和低端開關。
PCB俯視圖
PCB布局建議：

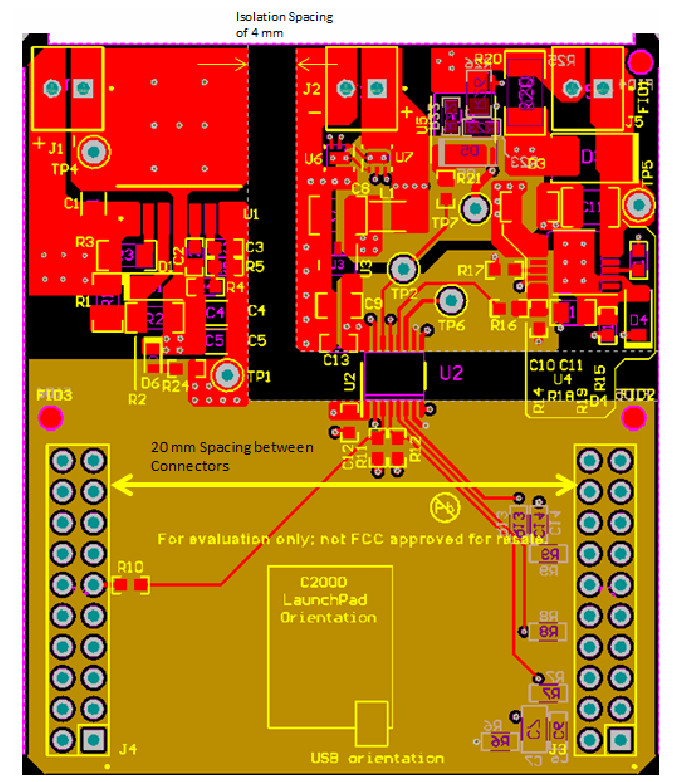

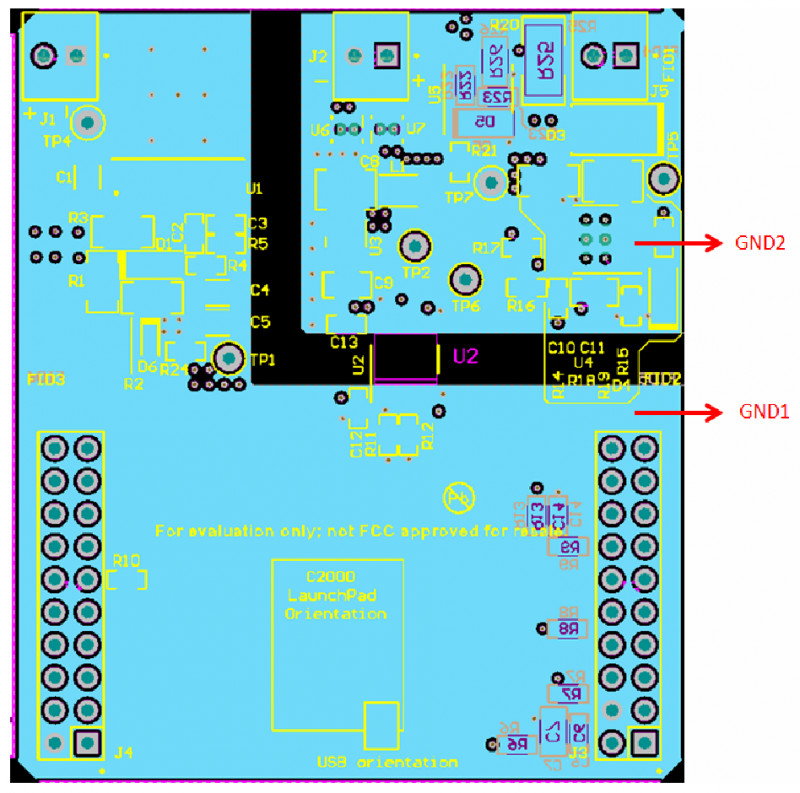

下圖分別顯示了隔離層和接地分區。初級和次級銅軌通過隔離層彼此隔離。原邊和副邊之間的銅軌爬電距離保持在4mm。兩個20針連接器JBOY3樂隊和J4相距20毫米，可以連接到C2000LaunchPad。電源分為3.3V和24V兩個平面。
接地層分為兩層：GND1和GND2o GND1用作IS07142的原邊和LM 14201器件的地。GND2用作IS07142、TPS27S100、ULN2003A和TPS7B6933器件副邊的地。
